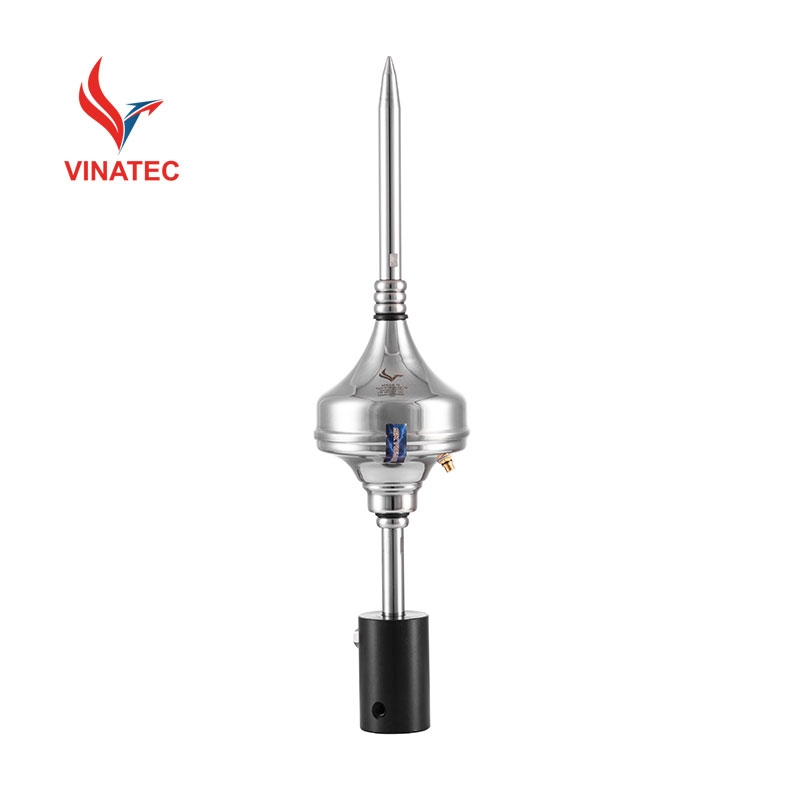

Kim thu sét APEX R79 Thổ Nhĩ Kỳ

Kim thu sét APEX R79 là thiết bị chống sét trực tiếp công nghệ phát tia tiên đạo sớm (ESE) cao cấp có xuất xứ từ Thổ Nhĩ Kỳ . Sản phẩm được gia công hoàn toàn từ inox 304 mạ crom tinh khiết, đạt cấp bảo vệ IP65, sở hữu thời gian phát tia tiên đạo Delta T = 20 µs và đạt bán kính bảo vệ tối đa Rp = 79m ở độ cao h = 5m (cấp bảo vệ LPL IV) theo tiêu chuẩn NF C 17-102 và UNE 21186 . Thiết bị chịu được dòng xung sét cực đại 150 kA dạng sóng 10/350 µs , là giải pháp tối ưu cho biệt thự, nhà ở dân dụng, tòa nhà văn phòng và nhà xưởng quy mô vừa. Chống Sét Vinatec phân phối chính hãng sản phẩm đầy đủ chứng nhận CO, CQ và báo cáo kiểm định cao áp HIZAL .

Thông số kỹ thuật chi tiết của kim thu sét APEX R79

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm do nhà sản xuất APEX công bố trong tài liệu kỹ thuật:

Kim thu sét APEX R79 giải quyết bài toán an toàn gì cho công trình?

Trong hệ thống chống sét trực tiếp, việc chủ động kiểm soát điểm đánh của tia sét và dẫn truyền dòng điện khủng khiếp xuống đất an toàn là yếu tố sống còn để bảo vệ kết cấu kiến trúc cũng như an toàn tính mạng con người. Kim thu sét APEX R79 thuộc dòng kim thu sét APEX giải quyết triệt để hạn chế của các dòng kim thu sét truyền thống (phạm vi bảo vệ hẹp, thụ động) bằng công nghệ ion hóa chủ động .

Thiết bị giúp mở rộng bán kính bao phủ lên tới 79m chỉ với một điểm thu duy nhất trên đỉnh mái , từ đó tối ưu số lượng vật tư, giảm số lượng dây dẫn xuống đất và giữ gìn mỹ quan công trình. Nhờ lớp vỏ gia công bền bỉ, APEX R79 hoạt động ổn định trước điều kiện khí hậu nhiệt đới gió mùa ngột ngạt, chống chịu tốt sự ăn mòn hóa học ở các khu vực ven biển hoặc vùng công nghiệp.

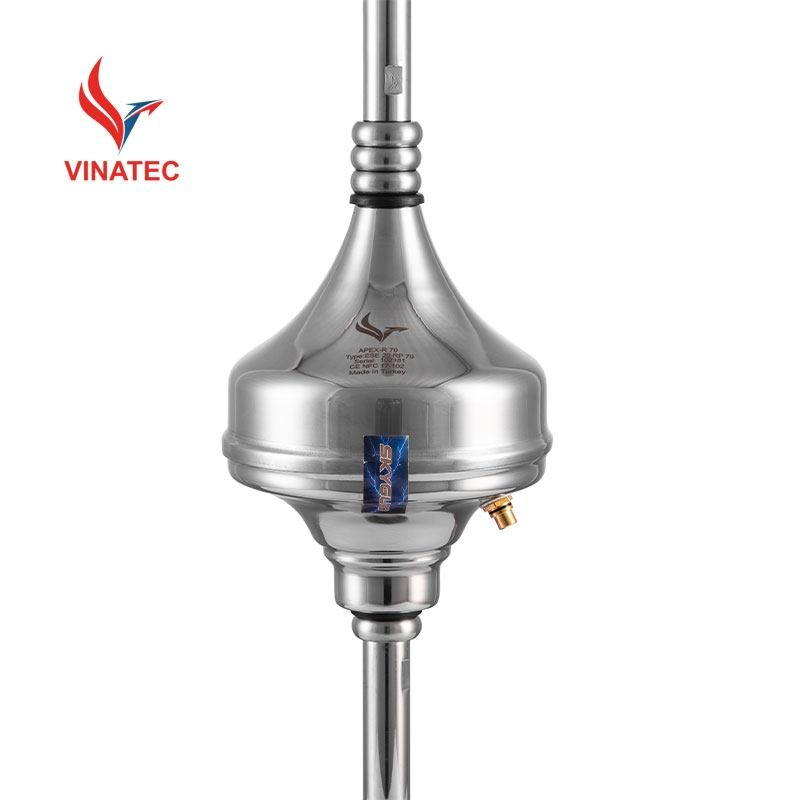

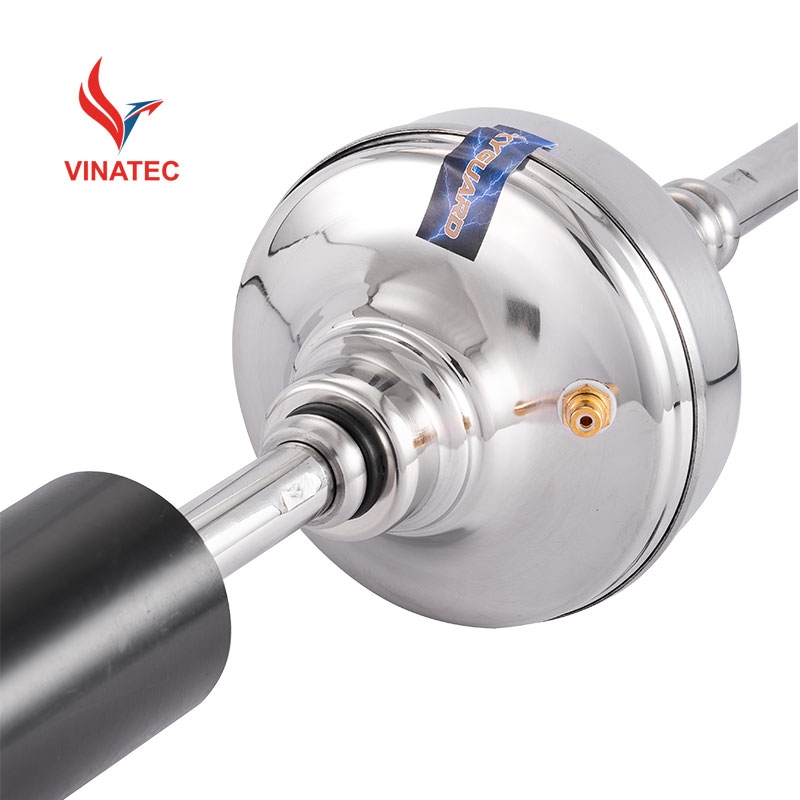

Điểm nổi bật về thiết kế và công nghệ của kim thu sét APEX R79

• Công nghệ phát tia tiên đạo sớm (ESE): Với thời gian kích hoạt Delta T = 20 µs  , APEX R79 phóng ra dòng tia tiên đạo đi lên trước khi các điểm xung quanh trên mái nhà kịp tích tụ điện trường phóng điện, chủ động thu hút dòng sét về đầu kim.

• Vật liệu inox 304 mạ crom tinh khiết: Thân kim được đúc và gia công bằng inox 304 cao cấp phủ crom tinh khiết , mang lại khả năng chống oxy hóa, chống chịu lực va đập cơ học và bền bỉ trước dòng điện sét nhiệt độ cao.

• Đạt chuẩn kháng nước và bụi IP65: Kết cấu kín kẽ đạt chuẩn IP65 giúp bảo vệ hệ thống mạch tạo ion bên trong không bị ẩm ướt hay bám bụi trong suốt thời gian vận hành dài hạn .

• Khả năng chịu dòng sét 150 kA: Sản phẩm đã trải qua kiểm định chịu được dòng xung sét cực đại Iimp lên tới 150 kA ở dạng sóng 10/350 µs mà không bị biến dạng hay nóng chảy .

• Bảo hành lên tới 10 năm: Nhà sản xuất APEX cam kết chất lượng bằng chính sách bảo hành chính hãng kéo dài 10 năm .

Thương hiệu APEX và vị thế trên thị trường chống sét

APEX là thương hiệu chuyên nghiên cứu, sản xuất các thiết bị chống sét và hệ thống tiếp địa hàng đầu tại Thổ Nhĩ Kỳ . Các dòng sản phẩm của APEX được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật châu Âu, được kiểm định độc lập tại các phòng thử nghiệm cao áp uy tín trước khi xuất xưởng .

Tại thị trường Việt Nam, dòng sản phẩm kim thu sét ESE của APEX được các nhà thầu M&E và đơn vị tư vấn thiết kế đánh giá cao nhờ sự cân bằng giữa hiệu suất kỹ thuật chuẩn mực, độ bền vật liệu cao và chi phí đầu tư hợp lý cho công trình.

Kim thu sét APEX R79 đáp ứng các tiêu chuẩn thử nghiệm quốc tế nào?

Sản phẩm kim thu sét APEX R79 được chế tạo và thử nghiệm tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế chuyên ngành:

• Tiêu chuẩn Pháp NF C 17-102 (2011): Quy chuẩn kỹ thuật áp dụng cho kim thu sét phát tia tiên đạo sớm, quy định rõ phương pháp đo thời gian ưu thế phóng điện Delta T và công thức xác định bán kính bảo vệ .

• Tiêu chuẩn Tây Ban Nha UNE 21186:2011: Tiêu chuẩn về bảo vệ chống sét cho các công trình kiến trúc và không gian mở bằng hệ thống ESE .

• Chứng nhận Châu Âu CE: Xác nhận sản phẩm đạt đầy đủ các yêu cầu về an toàn, sức khỏe và bảo vệ môi trường theo quy định của Liên minh Châu Âu .

• Phù hợp Tiêu chuẩn IEC 62305 & TCVN 9385: Cung cấp dữ liệu kỹ thuật chuẩn xác để kỹ sư tính toán phân vùng bảo vệ và tích hợp đồng bộ vào thiết kế tổng thể của hệ thống chống sét.

Nguyên lý hoạt động phát tia tiên đạo sớm của kim thu sét APEX R79

Kim thu sét APEX R79 vận hành hoàn toàn bị động, không cần sử dụng nguồn điện ngoài hay pin tích tụ năng lượng :

1. Giai đoạn tích tụ năng lượng: Khi đám mây dông tích điện di chuyển đến, điện trường khí quyển giữa mặt đất và đám mây tăng vọt. Mạch tích tụ ion bên trong thân kim APEX R79 thu hút và tích lũy năng lượng từ điện trường này .

2. Giai đoạn phát tia tiên đạo: Ngay trước thời điểm xảy ra hiện tượng phóng điện sét, bộ phận phát ion của APEX R79 kích hoạt, phóng ra dòng tia tiên đạo đi lên sớm hơn Delta T = 20 µs so với một thanh kim thu sét cổ điển .

3. Giai đoạn thu hút và tản sét: Tia tiên đạo đi lên từ đầu kim sẽ chủ động đón bắt tia tiên đạo đi xuống từ đám mây mây. Dòng điện sét khủng khiếp được tập trung dẫn qua thân kim, đi xuống dây thoát sét và tản nhanh vào hệ thống tiếp địa .

Khi nào nên chọn kim thu sét APEX R79 cho công trình?

Với tham số Delta T = 20 µs và bán kính bảo vệ tối đa 79m , APEX R79 là sự lựa chọn tối ưu cho các dự án có quy mô diện tích vừa và nhỏ:

Hướng dẫn tính toán bán kính bảo vệ và quy cách lắp đặt kim thu sét APEX R79

1. Bán kính bảo vệ (Rp)

Công thức tính toán bán kính bảo vệ của kim APEX R79 tuân theo chuẩn NF C 17-102 (2011) khi chiều cao h lớn hơn hoặc bằng 5m :

Rp(h) = căn bậc hai của [2rh - h^2 + Delta * (2r + Delta)]

Trong đó:

• h: Chiều cao thực tế của đỉnh kim APEX R79 so với mặt phẳng cần bảo vệ (mét) .

• r: Bán kính cầu lăn (m) theo cấp bảo vệ: Level I (r = 20m), Level II (r = 30m), Level III (r = 45m), Level IV (r = 60m) .

• Delta: Giá trị ưu thế độ dài tiên đạo: Delta = Delta T x 10^6 m/s = 20 m (do Delta T = 20 µs) .

Bảng tra nhanh bán kính bảo vệ Rp (m) của APEX R79 theo độ cao h

:

2. Quy cách lắp đặt

• Độ cao lắp đặt: Đỉnh kim APEX R79 phải nằm cao hơn ít nhất 2m so với điểm cao nhất của công trình cần bảo vệ . Độ cao chuẩn khuyến nghị để đạt bán kính thiết kế là h = 5m .

• Dây dẫn thoát sét: Dùng cáp đồng bọc hoặc cáp trần có tiết diện tối thiểu 50 mm² - 70 mm² . Tuyến dây thoát sét đi thẳng nhất có thể, tránh các góc uốn gấp khúc dưới 90 độ.

• Tiếp địa chống sét: Nối hệ thống dây dẫn xuống cụm Cọc tiếp địa kết hợp Hóa chất giảm điện trở đất sao cho điện trở tiếp địa đạt giá trị yêu cầu (thường R < 10 Ohm theo quy chuẩn).

• Lưu ý: Việc đánh giá rủi ro công trình và lập bản vẽ thiết kế chi tiết cần tuân theo Tiêu chuẩn IEC 62305 và thực hiện bởi đơn vị tư vấn có năng lực.

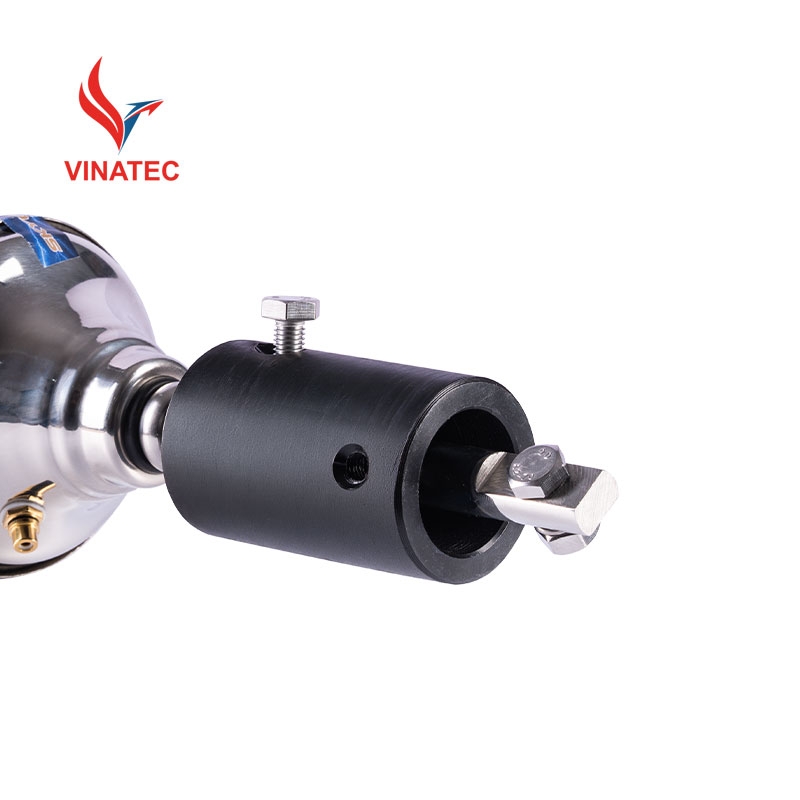

Hệ thống đồng bộ và phụ kiện lắp đặt đi kèm kim thu sét APEX R79

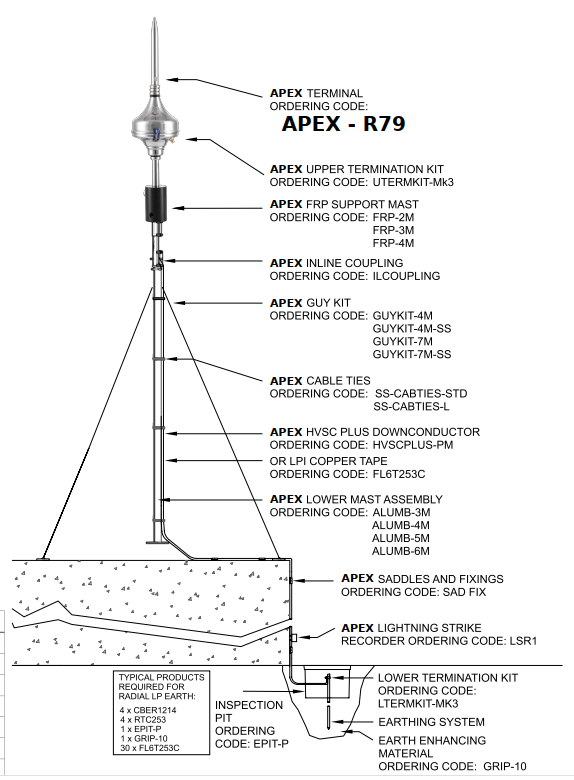

Để đảm bảo khả năng vận hành an toàn và đạt tiêu chuẩn nghiệm thu PCCC, kim thu sét APEX R79 cần được lắp đặt kết hợp đồng bộ với hệ thống phụ kiện chính hãng :

Báo cáo thử nghiệm phòng cao áp HIZAL kiểm định kim thu sét APEX R79

Sản phẩm kim thu sét APEX R79 đã trải qua quy trình kiểm định khắt khe tại HIZAL High Voltage and High Current Electric Test Laboratory (Ankara, Thổ Nhĩ Kỳ):

• Số báo cáo thử nghiệm (Report No): 210926-SKY-1 (Ngày thử nghiệm: 21/09/2026).

• Quy chuẩn thử nghiệm: Tuân thủ phương pháp thử nghiệm quy định tại NF C 17-102 (Appendix C / Version 2011).

• Quy trình thực hiện: Thử nghiệm áp dụng 100 xung điện áp âm dạng sóng khoảng 250/2500 µs dưới điện áp phóng đập từ 1.2 MV đến 1.8 MV giữa máy phát darbe và kim thu sét.

• Kết quả đo đạc thực tế:

  • Thời gian trễ phóng điện trung bình của thanh kim chuẩn (Standard Rod): 102 µs.

  • Thời gian trễ phóng điện trung bình của APEX R79: 48 µs.

  • Thời gian ưu thế phát tiên đạo đo được trên đồ thị tham chiếu đạt Delta T = 67 µs.

• Kết luận chính thức: Sản phẩm APEX R79 tạo ra thời gian kích hoạt phản phóng điện vượt trội so với kim truyền thống, đáp ứng đầy đủ và vượt tiêu chuẩn công bố (Delta T = 20 µs), chính thức xác nhận đạt phẩm chất kim thu sét phát tia tiên đạo sớm ESE

So sánh kim thu sét APEX R79 với các model APEX cùng dòng

Bảng giá kim thu sét APEX R79 mới nhất

Dưới đây là thông tin báo giá tham khảo cho sản phẩm kim thu sét APEX R79 tại Chống Sét Vinatec:

Ghi chú: Giá thiết bị có thể thay đổi tùy thuộc vào biến động tỷ giá và số lượng đặt hàng cho từng dự án. Quý khách hàng vui lòng liên hệ Hotline 0868.744.989 để nhận báo giá chi tiết và mức chiết khấu tốt nhất.

Những câu hỏi thường gặp về kim thu sét APEX R79 (FAQ)

1. Kim thu sét APEX R79 có xuất xứ từ đâu? Sản phẩm được nghiên cứu, thử nghiệm và sản xuất trực tiếp tại Thổ Nhĩ Kỳ bởi thương hiệu APEX .

2. Vật liệu inox 304 mạ crom tinh khiết của APEX R79 có ưu điểm gì? Vật liệu inox 304 mạ crom tinh khiết giúp kim thu sét có khả năng chống oxy hóa, chống chịu ăn mòn điện hóa mạnh mẽ và chịu được va đập cơ học trong thời tiết bão dông .

3. Bán kính bảo vệ của kim APEX R79 là bao nhiêu? Tại độ cao lắp đặt h = 5m, kim đạt bán kính bảo vệ Rp = 79m ở cấp LPL IV, Rp = 39m ở cấp LPL III, Rp = 33m ở cấp LPL II và Rp = 29m ở cấp LPL I .

4. Thời gian phát tia tiên đạo Delta T = 20 µs nghĩa là gì? Delta T = 20 µs chỉ ra rằng kim APEX R79 có khả năng phát ra tia tiên đạo chủ động sớm hơn 20 microgiây so với một thanh kim thu sét thụ động thông thường .

5. Kim APEX R79 có đầy đủ chứng chỉ CO, CQ không? Chống Sét Vinatec cung cấp đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và bản sao Test Report HIZAL đi kèm sản phẩm .

6. Thời gian bảo hành của sản phẩm là bao lâu? Kim thu sét APEX R79 được nhà sản xuất áp dụng chế độ bảo hành chính hãng lên tới 10 năm .

7. Kim APEX R79 có chịu được dòng sét lớn không? Có. Sản phẩm đã trải qua thử nghiệm chịu dòng xung sét cực đại Iimp đạt 150 kA ở dạng sóng 10/350 µs .

8. Công trình nào phù hợp nhất để chọn kim APEX R79? APEX R79 thích hợp nhất cho các công trình nhà ở dân dụng, biệt thự, nhà văn phòng nhỏ, trường học hoặc nhà xưởng quy mô vừa .

Mua Kim Thu Sét APEX R79 Chính Hãng Ở Đâu?

Kim thu sét APEX R79 Thổ Nhĩ Kỳ là giải pháp bảo vệ chống sét trực tiếp chủ động, bền bỉ và kinh tế dành cho các công trình dân dụng, tòa nhà văn phòng và nhà xưởng công nghiệp quy mô vừa . Việc trang bị sản phẩm chính hãng làm từ inox 304 mạ crom tinh khiết bảo hành 10 năm  giúp chủ đầu tư và nhà thầu tiết kiệm chi phí bảo trì và an tâm nghiệm thu hệ thống PCCC.

Chống Sét Vinatec là đơn vị phân phối chính thức các sản phẩm thương hiệu APEX tại thị trường Việt Nam . Chúng tôi cam kết cung cấp sản phẩm APEX R79 chính hãng 100%, nguồn gốc minh bạch, đầy đủ hồ sơ CO, CQ, hóa đơn VAT và bản sao báo cáo thử nghiệm phòng cao áp HIZAL  . Với hệ thống kho bãi tại cả Hà Nội và TP. Hồ Chí Minh, Vinatec đảm bảo tiến độ giao hàng nhanh chóng, hỗ trợ tư vấn bóc tách bản vẽ kỹ thuật và áp dụng mức giá chiết khấu ưu đãi cho các nhà thầu M&E.

Quý khách hàng và nhà thầu vui lòng liên hệ trực tiếp với bộ phận kỹ thuật của Vinatec để nhận tư vấn giải pháp, hỗ trợ đọc bản vẽ và nhận báo giá dự án ưu đãi nhất:
