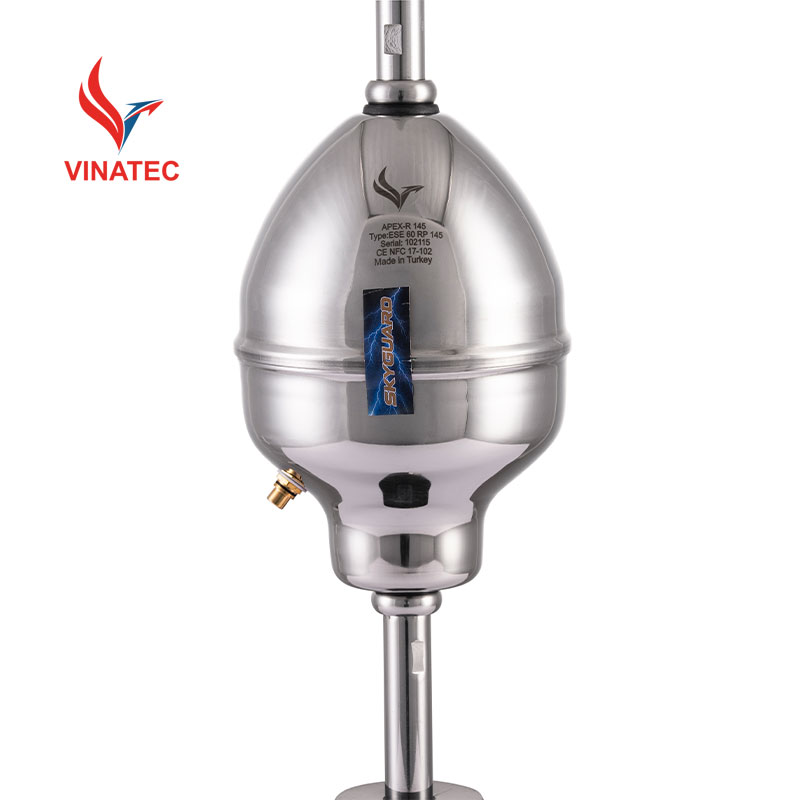

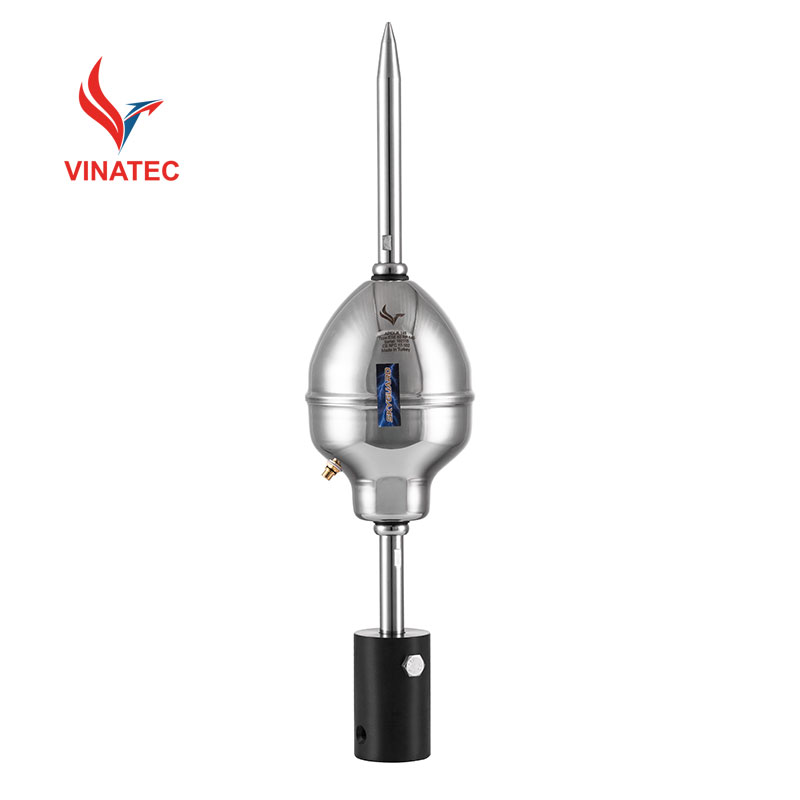

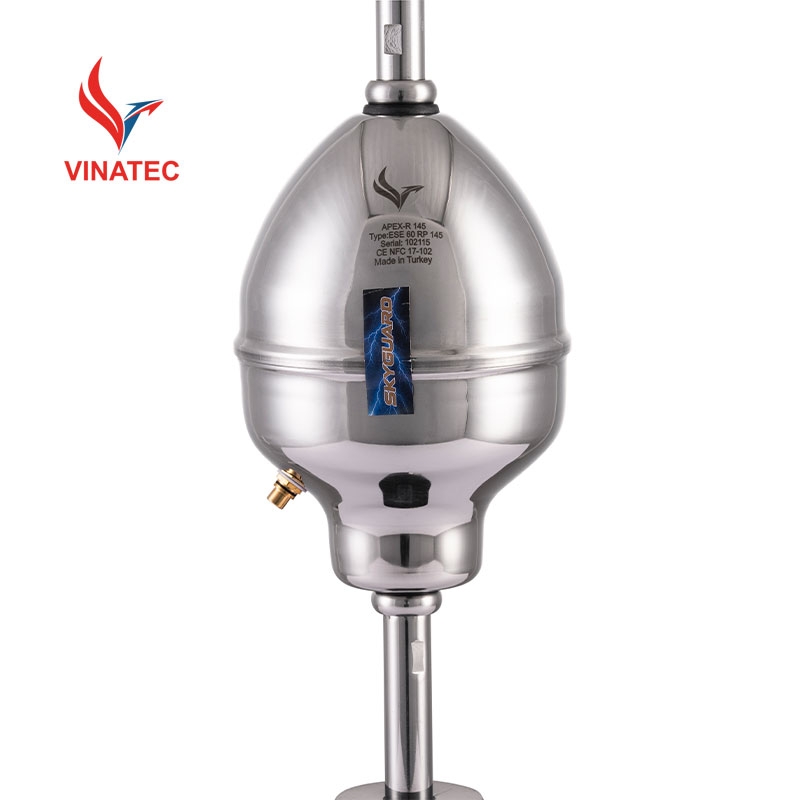

Kim thu sét APEX R145 là dòng thiết bị chống sét trực tiếp chủ động phân khúc cao cấp nhất thuộc chuỗi sản phẩm APEX, xuất xứ từ Thổ Nhĩ Kỳ. Sản phẩm được chế tạo hoàn toàn từ vật liệu inox 304 mạ crom tinh khiết, đạt cấp bảo vệ IP65, sở hữu thời gian phát tia tiên đạo Delta T = 60 µs và bán kính bảo vệ tối đa Rp = 145m ở độ cao h = 5m (cấp bảo vệ LPL IV) theo tiêu chuẩn NF C 17-102 và UNE 21186. Mẫu kim này chịu được dòng xung sét cực đại 150 kA ở dạng sóng 10/350 µs, là giải pháp an toàn hàng đầu cho các bồn chứa xăng dầu, nhà máy hóa chất, khu công nghiệp và tổ hợp diện tích siêu rộng. Chống Sét Vinatec phân phối chính hãng sản phẩm với đầy đủ chứng nhận CO, CQ và báo cáo kiểm định cao áp từ phòng thử nghiệm HIZAL.
Dưới đây là bảng thông số kỹ thuật chi tiết từ tài liệu của nhà sản xuất APEX:
| Tiêu chí kỹ thuật | Thông số / Chi tiết |
| Tên sản phẩm / Model | APEX R145 |
| Thương hiệu | APEX |
| Xuất xứ | Thổ Nhĩ Kỳ |
| Phân loại công nghệ | Kim thu sét phát tia tiên đạo sớm (ESE - Early Streamer Emission) |
| Vật liệu chế tạo | Inox 304 mạ crom tinh khiết |
| Cấp bảo vệ vỏ kim (IP Code) | IP65 (Chống bụi hoàn toàn, chống tia nước áp lực từ mọi hướng) |
| Thời gian phát tia tiên đạo (Delta T) | Delta T = 60 µs |
| Dòng xung sét chịu được (10/350 µs) | 150 kA |
| Bán kính bảo vệ (Rp) tại h = 5m | Rp = 79m (LPL I), Rp = 86m (LPL II), Rp = 97m (LPL III), Rp = 145m (LPL IV) |
| Tiêu chuẩn thử nghiệm & thiết kế | NF C 17-102 (2011), UNE 21186:2011, CE |
| Chứng nhận kiểm định cao áp | Báo cáo thử nghiệm HIZAL Test Report số 210926-SKY-4 |
| Mã bộ phụ kiện kết nối trên | UTERMKIT-Mk3 |
| Thời gian bảo hành chính hãng | 10 năm |
Đối với các dự án có quy mô cực lớn như tổ hợp khu công nghiệp, tổng kho bãi, nhà máy lọc hóa dầu hay bồn chứa nhiên liệu, rủi ro cháy nổ do sét đánh trực tiếp là mối đe dọa cực kỳ nghiêm trọng. Việc thiết kế hệ thống theo phương pháp thụ động hoặc dùng nhiều kim thu ngắn sẽ làm tăng chi phí vật tư, nhân công và tăng mật độ dây dẫn trên công trình. Kim thu sét APEX R145 thuộc danh mục kim thu sét APEX cung cấp giải pháp bảo vệ khoảng không gian siêu rộng nhờ công nghệ ion hóa ESE tiên tiến nhất.
Với thời gian ưu thế phóng điện Delta T = 60 µs, thiết bị đem lại bán kính che phủ tối đa lên tới 145m tại độ cao h = 5m (LPL IV). Việc này cho phép tối ưu hóa số lượng đầu thu trên mái, giúp giảm tải kết cấu và tiết kiệm đáng kể chi phí lắp đặt hệ thống dây thoát sét. Nhờ vật liệu inox 304 mạ crom tinh khiết, kim duy trì độ bền vượt trội trước các tác nhân ăn mòn hóa chất, hơi muối biển và thời tiết khắc nghiệt.
Công nghệ ESE đạt đỉnh hiệu suất: Thời gian ưu thế phóng điện Delta T = 60 µs đạt mức tối đa theo khung quy định của tiêu chuẩn NF C 17-102, giúp APEX R145 chủ động phóng ra tia tiên đạo đi lên sớm hơn hẳn các vật thể khác xung quanh.
Bán kính bảo vệ rộng nhất phân khúc: Che phủ khu vực mặt bằng có bán kính lên tới 145m (LPL IV) hoặc 79m ở cấp bảo vệ nghiêm ngặt nhất (LPL I), đảm bảo an toàn cho các công trình có diện tích lớn.

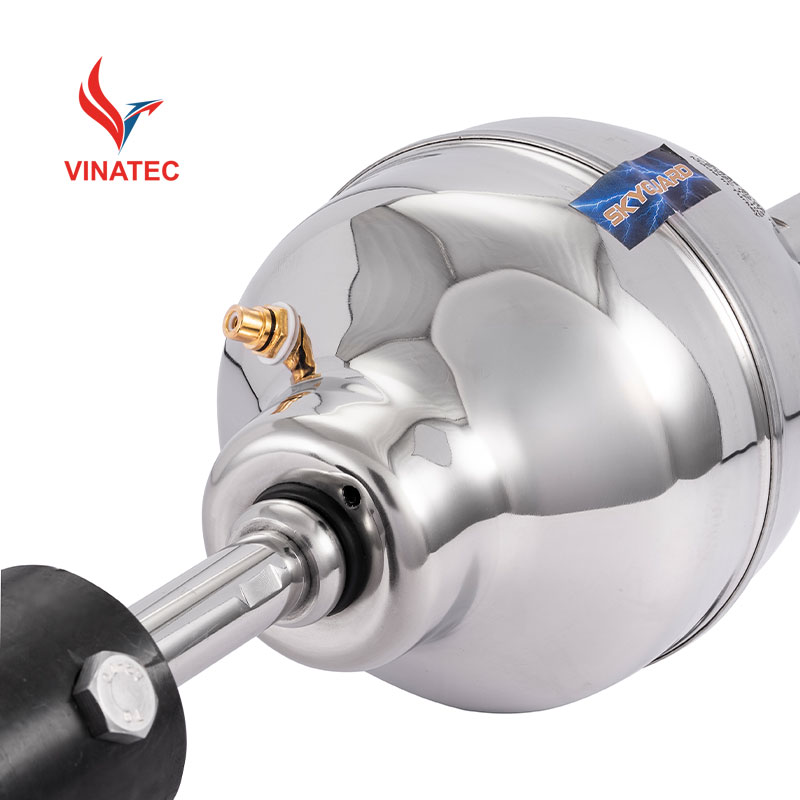

Vật liệu inox 304 mạ crom tinh khiết: Thân kim gia công tinh xảo từ inox 304 phủ mạ crom tinh khiết, mang lại khả năng chống oxy hóa, chống ăn mòn hóa học và chịu lực tối ưu trước bão dông.
Đạt chuẩn kháng nước và bụi IP65: Kết cấu chống xâm nhập IP65 bảo vệ tuyệt đối hệ thống mạch tạo ion bên trong không bị ảnh hưởng bởi độ ẩm hay bụi bẩn công nghiệp.
Bảo hành chính hãng 10 năm: Nhà sản xuất APEX khẳng định chất lượng lâu dài bằng chính sách bảo hành 10 năm trên toàn cầu.
APEX là thương hiệu chuyên nghiên cứu, sản xuất các thiết bị chống sét trực tiếp, SPD chống sét lan truyền và vật tư tiếp địa uy tín hàng đầu tại Thổ Nhĩ Kỳ. Toàn bộ dây chuyền sản xuất của hãng tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật châu Âu và trải qua kiểm định độc lập tại phòng thử nghiệm cao áp trước khi xuất xưởng.
Tại thị trường Việt Nam, dòng kim thu sét ESE APEX R145 được các kỹ sư M&E, nhà thầu tư vấn giám sát tin tưởng lựa chọn cho các công trình trọng điểm nhờ khả năng bảo vệ diện rộng, nguồn gốc rõ ràng và giá thành hợp lý.
Sản phẩm kim thu sét APEX R145 được chứng nhận đáp ứng các tiêu chuẩn kỹ thuật quốc tế khắt khe:
Tiêu chuẩn Pháp NF C 17-102 (2011): Tiêu chuẩn cốt lõi quy định quy trình thử nghiệm tạo ion, thử nghiệm độ bền dòng xung sét và công thức tính toán bán kính bảo vệ đối với kim thu sét phát tia tiên đạo sớm.
Tiêu chuẩn Tây Ban Nha UNE 21186:2011: Tiêu chuẩn quy định việc bảo vệ chống sét cho công trình kiến trúc và khoảng không gian rộng bằng hệ thống ESE.
Chứng nhận Châu Âu CE: Xác nhận sản phẩm đạt đầy đủ các tiêu chuẩn về an toàn điện và độ bền môi trường theo quy định của Liên minh Châu Âu.
Phù hợp Tiêu chuẩn IEC 62305 & TCVN 9385: Cung cấp dữ liệu kỹ thuật chuẩn xác giúp kỹ sư M&E tính toán khoảng cách an toàn, phân vùng bảo vệ và lập bản vẽ thiết kế thi công.
Kim thu sét APEX R145 vận hành hoàn toàn bị động, không sử dụng nguồn điện ngoài hay pin tích trữ:
Giai đoạn tích tụ năng lượng: Khi đám mây dông tích điện di chuyển đến, điện trường khí quyển tăng cao. Mạch tích tụ ion nội bộ của APEX R145 thu hút và tích trữ năng lượng điện trường này.
Giai đoạn phát tia tiên đạo: Ngay trước khi xảy ra hiện tượng phóng điện sét, bộ phận ion hóa kích hoạt, phóng ra dòng tia tiên đạo hướng lên sớm hơn Delta T = 60 µs so với một thanh kim thụ động.
Giai đoạn thu hút và tản sét: Tia tiên đạo từ đầu kim chủ động bắt gặp tia tiên đạo đi xuống từ đám mây, tập trung dòng điện sét đi qua thân kim, chuyển tiếp qua dây thoát sét và tản an toàn vào hệ thống tiếp địa .
Với giá trị Delta T = 60 µs và bán kính che phủ tối đa 145m, APEX R145 là sự lựa chọn số một cho các dự án có quy mô đặc biệt lớn hoặc yêu cầu bảo vệ nghiêm ngặt:
| Loại hình công trình | Vị trí lắp đặt khuyến nghị | Lý do lựa chọn APEX R145 |
| Bồn chứa xăng dầu, kho hóa chất | Dựng cột đỡ độc lập ngoài khu vực nguy hiểm | Đáp ứng cấp LPL I (Rp = 79m), bảo vệ các công trình có nguy cơ cháy nổ cao. |
| Nhà máy, khu công nghiệp rộng lớn | Cột thu sét đặt tại đỉnh tum hoặc cột tự đứng | Chống sét nhà máy diện tích lớn, tối ưu số lượng kim thu cần thi công trên mái. |
| Tổng kho bãi, trung tâm logistics | Cột trung tâm phân vùng khu vực | Che phủ khoảng không gian siêu rộng, bảo vệ tài sản và hàng hóa bãi chứa. |
| Khu du lịch, sân golf, khu công viên | Đỉnh cột an-ten hoặc cột đỡ độc lập cao | Bảo vệ khu vực sinh hoạt ngoài trời tập trung đông người mà vẫn giữ mỹ quan. |
Phương pháp tính bán kính bảo vệ của kim APEX R145 tuân theo tiêu chuẩn NF C 17-102 (2011) khi chiều cao h lớn hơn hoặc bằng 5m:
Rp(h) = căn bậc hai của [2rh - h^2 + Delta * (2r + Delta)]
Trong đó:
h: Chiều cao thực tế của đỉnh kim APEX R145 so với mặt phẳng cần bảo vệ (tính bằng mét).
r: Bán kính cầu lăn (m) theo cấp bảo vệ: Level I (r = 20m), Level II (r = 30m), Level III (r = 45m), Level IV (r = 60m).
Delta: Độ dài tiên đạo: Delta = Delta T x 10^6 m/s = 60 m (do Delta T = 60 µs).
| Chiều cao h (m) | Level I (LPL I - Rủi ro rất cao) | Level II (LPL II - Rủi ro cao) | Level III (LPL III - Rủi ro trung bình) | Level IV (LPL IV - Rủi ro tiêu chuẩn) |
| h = 2m | 31 m | 34 m | 39 m | 43 m |
| h = 3m | 47 m | 52 m | 58 m | 65 m |
| h = 4m | 63 m | 69 m | 78 m | 86 m |
| h = 5m | 79 m | 86 m | 97 m | 145 m |
| h = 10m | 79 m | 88 m | 99 m | 147 m |
Độ cao lắp đặt: Đỉnh kim APEX R145 phải nhô cao tối thiểu 2m so với điểm cao nhất của công trình. Chiều cao lý tưởng khuyến nghị là h = 5m để đạt diện tích che phủ tối đa.
Dây dẫn thoát sét: Sử dụng cáp đồng bọc hoặc cáp đồng trần tiết diện tối thiểu 50 mm² - 70 mm². Tuyến dây đi thẳng nhất có thể, tránh góc uốn nhọn dưới 90 độ.
Hệ thống tiếp địa: Nối dây dẫn xuống bãi tiếp địa gồm các Cọc tiếp địa kết hợp Hóa chất giảm điện trở đất sao cho điện trở tổng hợp đạt quy định (thường R < 10 Ohm).
Lưu ý: Việc đánh giá cấp rủi ro bắt buộc phải tuân theo Tiêu chuẩn IEC 62305 và được thực hiện bởi đơn vị tư vấn có năng lực.

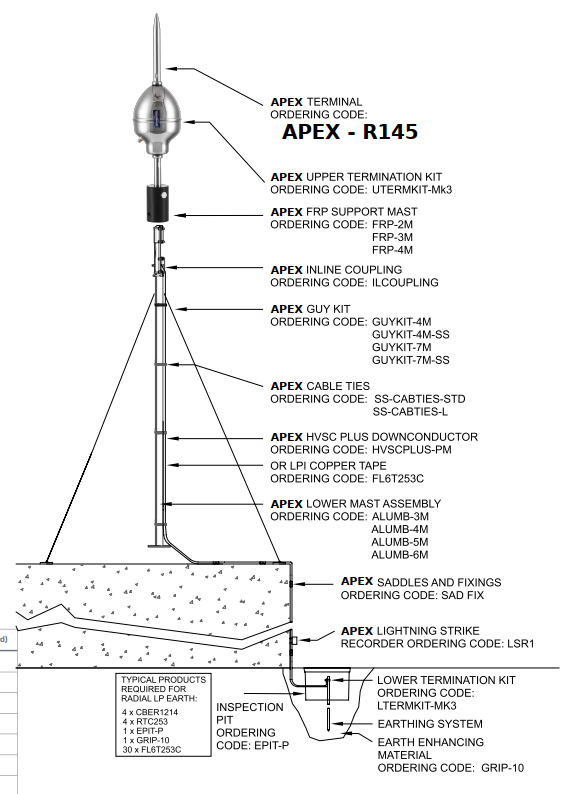

Để hệ thống vận hành an toàn và đạt tiêu chuẩn nghiệm thu, kim thu sét APEX R145 cần kết hợp đồng bộ với danh mục phụ kiện phụ trợ chính hãng:
| Phụ kiện / Vật tư | Mã đặt hàng (Ordering Code) | Mô tả chức năng kỹ thuật |

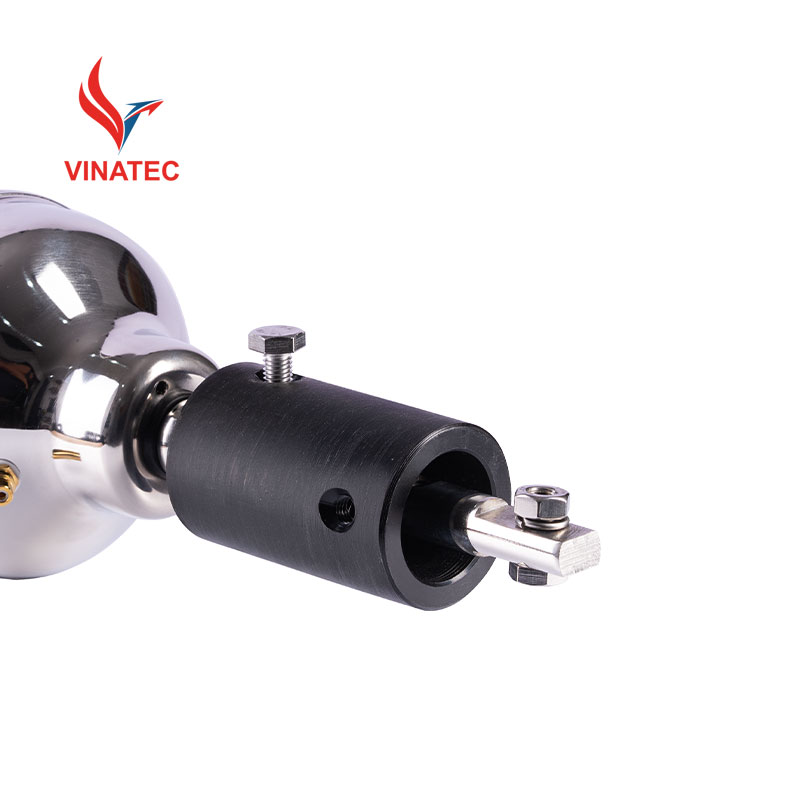

| Bộ nối khớp trên | UTERMKIT-Mk3 | Bộ gá kết nối cơ học và dẫn điện giữa chân kim APEX R145 và cột đỡ. |
| Cột đỡ cách điện (FRP) | FRP-2M / FRP-3M / FRP-4M | Cột đỡ sợi thủy tinh cách điện, cách ly dòng sét với mái công trình. |
| Khớp nối cột | ILCOUPLING | Khớp nối thẳng bằng kim loại nối dài các đoạn cột FRP. |
| Bộ dây chằng cố định | GUYKIT-4M / GUYKIT-7M-SS | Bộ dây cáp thép cố định cột đỡ chống rung lắc gió bão. |
| Dây thoát sét chống nhiễu | HVSCPLUS-PM | Dây cáp cao áp chống phóng điện ngang sang các thiết bị bên trong. |
| Băng đồng thoát sét | FL6T253C | Băng đồng dẹt kích thước 25x3mm làm tuyến dẫn thoát sét xuống đất. |
| Hóa chất giảm điện trở đất | GRIP-10 | Hợp chất giảm điện trở tiếp địa cải thiện độ dẫn điện cho bãi đất. |
| Hố kiểm tra tiếp địa | EPIT-P | Hố nhựa phục vụ đo đạc, kiểm tra điện trở định kỳ. |
Kim thu sét APEX R145 đã qua quy trình kiểm định điện áp cao khắt khe tại HIZAL High Voltage and High Current Electric Test Laboratory (Ankara, Thổ Nhĩ Kỳ):
Số báo cáo thử nghiệm (Report No): 210926-SKY-4 (Ngày thử nghiệm: 21/09/2026).
Quy chuẩn thử nghiệm: Tuân thủ phương pháp thử nghiệm quy định tại NF C 17-102 (Appendix C / Version 2011).
Quy trình thực hiện: Áp dụng 100 xung điện áp âm dạng sóng 250/2500 µs dưới điện áp phóng đập từ 1.2 MV đến 1.8 MV giữa máy phát xung và kim thu sét.
Kết quả đo đạc thực tế:
Thời gian trễ phóng điện trung bình của thanh kim chuẩn (Standard Rod): 102 µs.
Thời gian trễ phóng điện trung bình của APEX R145: 44 µs.
Thời gian ưu thế phát tiên đạo đo được trên đồ thị tham chiếu đạt Delta T = 71 µs .
Kết luận chính thức: Sản phẩm APEX R145 tạo ra thời gian kích hoạt phản phóng điện vượt trội so với kim truyền thống, đáp ứng đầy đủ và vượt chuẩn công bố (Delta T = 60 µs), chính thức xác nhận đạt phẩm chất kim thu sét phát tia tiên đạo sớm ESE.
| Tiêu chí so sánh | APEX R79 | APEX R107 | APEX R125 | APEX R145 |
| Thời gian tiên đạo Delta T | 20 µs | 30 µs | 50 µs | 60 µs |
| Bán kính Rp (LPL IV, h=5m) | 79 m | 107 m | 125 m | 145 m |
| Bán kính Rp (LPL I, h=5m) | 29 m | 32 m | 68 m | 79 m |
| Dòng xung sét chịu được (10/350 µs) | 150 kA | 150 kA | 200 kA | 150 kA |
| Vật liệu chế tạo | Inox 304 mạ crom tinh khiết | Inox 304 mạ crom tinh khiết | Inox 304 mạ crom tinh khiết | Inox 304 mạ crom tinh khiết |
| Loại công trình phù hợp | Biệt thự, nhà dân, xưởng nhỏ | Chung cư, trường học, bệnh viện | Nhà xưởng lớn, kho bãi | Bồn dầu, KCN lớn |
Bảng thông tin báo giá tham khảo cho sản phẩm kim thu sét APEX R145 tại Chống Sét Vinatec:
| Thông tin chi tiết | Giá trị / Báo giá |
| Tên sản phẩm đầy đủ | Kim thu sét APEX R145 (Xuất xứ Thổ Nhĩ Kỳ) |
| Giá niêm yết | Chưa có thông tin công khai từ nhà sản xuất. |
| Giá ưu đãi dự án | Liên hệ 0868.744.989 |
| Giá theo số lượng / Nhà thầu M&E | Liên hệ 0868.744.989 |
| Giá đại lý phân phối | Liên hệ 0868.744.989 |
Ghi chú: Giá thiết bị có thể biến động theo tỷ giá nhập khẩu và số lượng đặt hàng cho từng dự án. Quý khách hàng vui lòng liên hệ Hotline 0868.744.989 để nhận báo giá chi tiết và mức chiết khấu tốt nhất.
Kim thu sét APEX R145 có xuất xứ từ quốc gia nào?
Sản phẩm được nghiên cứu, thử nghiệm và sản xuất trực tiếp tại Thổ Nhĩ Kỳ bởi thương hiệu APEX.
Bán kính bảo vệ của kim APEX R145 ở độ cao h = 5m là bao nhiêu?
At độ cao h = 5m, kim đạt bán kính bảo vệ Rp = 145m ở cấp LPL IV, Rp = 97m ở cấp LPL III, Rp = 86m ở cấp LPL II và Rp = 79m ở cấp LPL I.
Chỉ số Delta T = 60 µs có ý nghĩa như thế nào?
Chỉ số Delta T = 60 µs khẳng định APEX R145 có thời gian ưu thế phát tia tiên đạo tối đa theo chuẩn NF C 17-102, giúp tạo bán kính bảo vệ rộng nhất trong dòng sản phẩm.
Vật liệu inox 304 mạ crom tinh khiết có ưu điểm gì?
Vật liệu inox 304 mạ crom tinh khiết giúp kim thu sét có khả năng chống oxy hóa, chống ăn mòn hóa học vượt trội trong môi trường công nghiệp hoặc miền biển.
Kim APEX R145 có đầy đủ chứng nhận CO, CQ không?
Chống Sét Vinatec cung cấp đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và bản sao Test Report HIZAL đi kèm theo từng đơn hàng.
Thời gian bảo hành của sản phẩm là bao nhiêu năm?
Kim thu sét APEX R145 được áp dụng chính sách bảo hành chính hãng 10 năm.
Kim APEX R145 chịu được dòng xả sét tối đa bao nhiêu?
Sản phẩm đã trải qua kiểm định chịu dòng xung sét cực đại Iimp đạt 150 kA ở dạng sóng 10/350 µs.
Công trình nào phù hợp nhất để sử dụng kim APEX R145?
APEX R145 rất phù hợp cho bồn chứa nhiên liệu, kho hóa chất, nhà máy lọc dầu, khu công nghiệp diện tích lớn và sân golf.
Kim thu sét APEX R145 Thổ Nhĩ Kỳ là giải pháp chống sét trực tiếp chủ động hàng đầu dành cho các bồn chứa xăng dầu, nhà máy lọc hóa chất, khu công nghiệp diện tích lớn và tổ hợp công trình quy mô siêu rộng. Sản phẩm được làm từ inox 304 mạ crom tinh khiết với chính sách bảo hành chính hãng 10 năm, giúp chủ đầu tư bảo vệ an toàn cho công trình và an tâm hoàn thiện hồ sơ nghiệm thu PCCC.
Chống Sét Vinatec là đại diện phân phối chính thức các dòng sản phẩm thương hiệu APEX tại thị trường Việt Nam. Chúng tôi cam kết cung cấp sản phẩm APEX R145 chính hãng 100%, đầy đủ hồ sơ CO, CQ, hóa đơn VAT và bản sao báo cáo thử nghiệm phòng cao áp HIZAL. Với kho hàng sẵn có tại Hà Nội và TP. Hồ Chí Minh, Vinatec hỗ trợ giao hàng nhanh, tư vấn bóc tách bản vẽ kỹ thuật và áp dụng mức giá chiết khấu thương mại ưu đãi cho các nhà thầu M&E.
Quý khách hàng vui lòng liên hệ bộ phận kỹ thuật của Vinatec để nhận tư vấn giải pháp, hỗ trợ đọc bản vẽ và nhận báo giá dự án ưu đãi nhất:
