Thông Tin Sản Phẩm:
Cọc tiếp địa Ram Ratna D16 là vật tư cốt lõi trong hệ thống chống sét và tiếp địa an toàn điện, được nhập khẩu chính hãng từ thương hiệu Ram Ratna International (Ấn Độ) và phân phối bởi Chống Sét Vinatec. Sản phẩm sở hữu lớp mạ đồng dày đạt tiêu chuẩn quốc tế UL 467 và IEC 62561, giúp tối ưu khả năng tản dòng sét xuống đất, chống ăn mòn hiệu quả trong mọi điều kiện địa chất. Cọc D16 là lựa chọn hàng đầu cho các công trình công nghiệp, nhà xưởng, trạm biến áp và công trình dân dụng đòi hỏi khắt khe về tiêu chuẩn kỹ thuật và hồ sơ nghiệm thu.
| Tiêu chí | Thông số kỹ thuật |
| Tên sản phẩm / Model | Cọc Tiếp Địa Ram Ratna D16 |
| Loại vật tư | Cọc tiếp địa (Copper Bonded Earth Rod / Thép mạ đồng) |
| Thương hiệu | Ram Ratna International (RR Kabel) |
| Xuất xứ | Ấn Độ |
| Vật liệu lõi | Thép cường độ cao (High tensile low carbon steel) |
| Vật liệu phủ | Đồng nguyên chất mạ điện phân phân tử (Molecularly bonded copper) |
| Đường kính (D) | 16 mm (D16) |
| Chiều dài tiêu chuẩn | Theo công bố nhà sản xuất / Quy cách phổ thông (2.4m hoặc theo đặt hàng) |
| Độ dày lớp mạ đồng | Theo tiêu chuẩn UL 467 (thường từ 254 micron trở lên tùy phiên bản công bố) |
| Tiêu chuẩn áp dụng | UL 467, IEC 62561-2, BS 7430 |
| Ứng dụng | Hệ thống chống sét trực tiếp, chống sét lan truyền và tiếp địa an toàn điện |
| Bảo hành | Theo tiêu chuẩn nhà sản xuất và phân phối chính hãng |

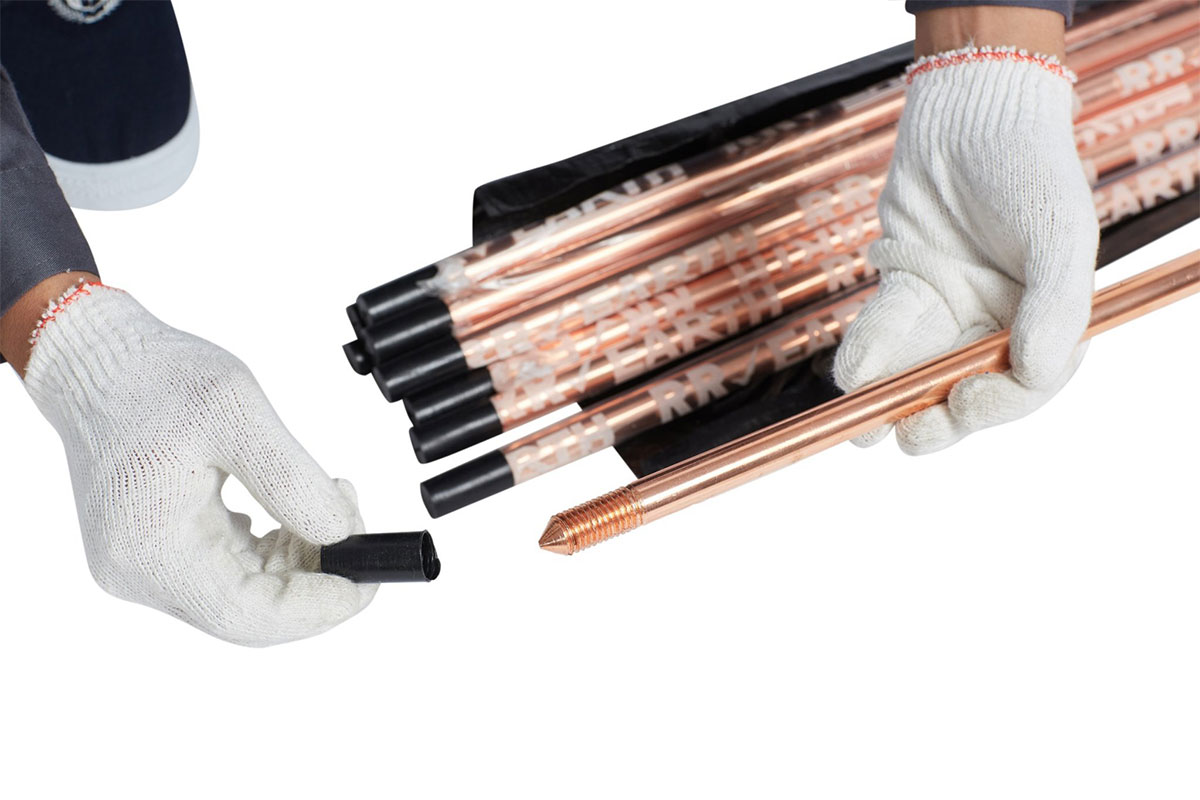

Cọc tiếp địa thép mạ đồng Ram Ratna - Ấn Độ
Trong bất kỳ hệ thống chống sét hay hệ thống điện nào, việc tản năng lượng xung sét và dòng điện rò vào lòng đất đóng vai trò quyết định đến sự an toàn của thiết bị và con người. Hệ thống tiếp địa đóng vai trò là "nền móng" tiêu tán năng lượng. Để đạt điện trở đất thấp và ổn định lâu dài, việc sử dụng vật liệu chất lượng cao là yêu cầu bắt buộc. Cọc tiếp địa Ram Ratna D16 được sản xuất trên dây chuyền công nghệ hiện đại của Ấn Độ, kết hợp lõi thép chịu lực cơ học cao và lớp đồng phân tử bên ngoài, đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe của kỹ sư thiết kế và nhà thầu M&E.
Độ bám dính phân tử cao: Lớp đồng được phủ trực tiếp lên lõi thép bằng công nghệ mạ phân tử tiên tiến, đảm bảo không bị bong tróc, tách lớp ngay cả khi đóng cọc trực tiếp xuống nền đất cứng bằng búa máy.
Khả năng chống ăn mòn vượt trội: Với độ dày lớp đồng đạt chuẩn quốc tế, cọc chống lại sự oxy hóa và ăn mòn điện hóa từ thổ nhưỡng (đất chua, đất phèn, vùng gần biển), duy trì tuổi thọ công trình lên đến hàng chục năm.
Cơ tính vững chắc: Lõi thép cường độ cao giúp cọc giữ được độ thẳng tuyệt đối, không bị cong vênh trong quá trình thi công đóng sâu vào lòng đất.
Điện trở suất thấp: Bề mặt đồng nguyên chất tiếp xúc hoàn hảo với đất và hóa chất giảm điện trở đất , giúp triệt tiêu nhanh chóng dòng xung sét.
Ram Ratna International là tập đoàn đa quốc gia uy tín toàn cầu trong lĩnh vực sản xuất vật tư thiết bị điện, hệ thống tiếp địa và chống sét. Các sản phẩm của hãng được xuất khẩu và tin dùng tại nhiều quốc gia nhờ sự cam kết nghiêm ngặt về chất lượng nguyên liệu và tiêu chuẩn kỹ thuật.
Tại Việt Nam, Chống Sét Vinatec (CÔNG TY TNHH THƯƠNG MẠI VÀ KỸ THUẬT VINATEC) là đơn vị phân phối chính thức, chuyên cung cấp các giải pháp chống sét và cọc tiếp địa đồng bộ. Vinatec cam kết mang đến cho nhà thầu các sản phẩm nhập khẩu nguyên đai nguyên kiện, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ.
Cọc tiếp địa Ram Ratna D16 được thiết kế, sản xuất và thử nghiệm tuân thủ các tiêu chuẩn kỹ thuật quốc tế hàng đầu:
UL 467 (Underwriters Laboratories): Tiêu chuẩn an toàn đối với thiết bị và hệ thống nối đất, đảm bảo khả năng chịu dòng điện sự cố và độ bền cơ học.
IEC 62561-2: Tiêu chuẩn quốc tế quy định các yêu cầu đối với thành phần hệ thống chống sét (LPSC), bao gồm các yêu cầu về điện cực đất, dây dẫn và phụ kiện kết nối.
BS 7430: Quy tắc thực hành cho việc nối đất bảo vệ các hệ thống điện.
Việc tuân thủ các tiêu chuẩn này giúp kỹ sư tư vấn giám sát dễ dàng phê duyệt hồ sơ kỹ thuật cho các công trình quy mô lớn.
Khi dòng sét đánh trực tiếp vào công trình hoặc khi xảy ra hiện tượng quá áp lan truyền được thu nhận bởi kim thu sét hoặc thiết bị chống sét lan truyền , năng lượng xung điện khổng lồ sẽ được dẫn truyền qua dây thoát sét xuống hệ thống cọc ngầm dưới đất.
Cọc tiếp địa đóng vai trò là điện cực tiếp xúc trực tiếp với khối đất xung quanh, giúp phân tán đều dòng điện vào lòng đất mà không làm tăng điện thế cục bộ gây nguy hiểm. Đường kính D16 kết hợp với chiều dài tiêu chuẩn giúp tăng diện tích tiếp xúc giữa kim loại và đất, hạ thấp trị số điện trở đất đạt mức an toàn theo quy định kỹ thuật (thường dưới 10 Ohm hoặc theo yêu cầu đặc thù của công trình).
Nhờ kích thước tiêu chuẩn và độ bền cơ lý hóa cao, cọc D16 được ứng dụng rộng rãi trong nhiều loại hình công trình:
| Loại công trình | Vị trí lắp đặt | Lý do phù hợp |
| Nhà máy & Khu công nghiệp | Hệ thống tiếp địa chống sét, tiếp địa an toàn điện, tiếp địa lôi thiết bị | Chịu dòng xung sét lớn, chống ăn mòn trong môi trường công nghiệp |
| Tòa nhà cao tầng / Chung cư | Hệ thống tiếp địa M&E, tiếp địa thang máy, điện nhẹ | Đạt tiêu chuẩn UL 467, dễ dàng nghiệm phòng cháy chữa cháy và xây dựng |
| Trạm viễn thông / Trạm BTS | Hệ thống tiếp địa trạm phát sóng, tủ nguồn | Triệt tiêu xung nhiễu, bảo vệ thiết bị điện tử nhạy cảm |
| Dự án năng lượng mặt trời | Hệ thống tiếp địa khung pin mặt trời và Inverter | Chống sét lan truyền hiệu quả ngoài trời, tuổi thọ cao |
Cách lựa chọn: Việc chọn kích thước (như D16) và số lượng cọc phải dựa trên bản vẽ thiết kế kỹ thuật, kết quả đo điện trở suất của đất và tính toán theo Tiêu chuẩn IEC 62305 / TCVN 9385. Không nên tự ý thay đổi kích thước khi chưa có sự đồng ý của kỹ sư thiết kế.
Vị trí và quy trình lắp đặt:
Đóng cọc sâu thẳng đứng xuống các hố tiếp địa đã được đào sẵn hoặc khoan giếng tiếp địa.
Sử dụng đầu nối chuyên dụng (kẹp cọc, mối hàn hóa nhiệt Sunweld) để liên kết cọc với cáp đồng trần hoặc dây thoát sét.
Kết hợp sử dụng hóa chất giảm điện trở đất xung quanh cọc đối với các vùng đất có điện trở suất cao (đất cát, đá sỏi) để đạt điện trở ổn định lâu dài.
Lưu ý bảo trì: Định kỳ kiểm tra điện trở suất của hệ thống tiếp địa ít nhất mỗi năm một lần để đảm bảo hệ thống luôn hoạt động an toàn. Mọi thiết kế và thi công cần được thực hiện bởi đơn vị có chuyên môn kỹ thuật.
Để hệ thống tiếp địa hoạt động hoàn hảo, cần kết hợp cọc tiếp địa với các vật tư đồng bộ sau:
| Tên thiết bị / Phụ kiện | Chức năng chính trong hệ thống |
| Cáp đồng trần | Dẫn truyền dòng sét từ trên cao xuống hệ thống cọc tiếp địa |
| Kẹp cọc tiếp địa / Búa đóng cọc | Cố định cáp vào cọc tiếp địa hoặc hỗ trợ thi công đóng cọc |
| Hóa chất giảm điện trở đất | Giảm điện trở suất của đất xung quanh cọc, duy trì độ ẩm |
| Hộp kiểm tra điện trở đất | Thuận tiện cho việc đo đạc, kiểm tra định kỳ điện trở hệ thống |
| Hàn hóa nhiệt Sunweld | Tạo mối hàn phân tử đồng chắc chắn giữa cọc và cáp, không bị oxy hóa theo thời gian |
Đối với các nhà thầu thi công cơ điện và chủ đầu tư dự án, hồ sơ pháp lý và kỹ thuật của vật tư đóng vai trò vô cùng quan trọng trong việc nghiệm thu công trình. Chống Sét Vinatec cung cấp đầy đủ bộ hồ sơ đi kèm cho sản phẩm cọc tiếp địa Ram Ratna D16 , bao gồm:
Giấy chứng nhận xuất xứ (CO) chính hãng từ nhà sản xuất.
Giấy chứng nhận chất lượng (CQ) và các chứng nhận tiêu chuẩn quốc tế (UL, IEC).
Catalogue kỹ thuật chi tiết bằng tiếng Việt và tiếng Anh.
Hỗ trợ tư vấn kỹ thuật lựa chọn vật tư phù hợp với từng hạng mục bản vẽ thầu.
| Tiêu chí so sánh | Cọc Tiếp Địa Ram Ratna D16 | Cọc thép mạ đồng thông thường | Cọc đồng nguyên chất (Đặc) |
| Vật liệu cốt lõi | Thép cường độ cao chịu lực tốt | Thép carbon thông thường | Đồng nguyên khối |
| Khả năng đóng sâu | Rất tốt, không cong vênh | Trung bình, dễ bị móp đầu khi gặp đá | Dễ bị uốn cong nếu đất cứng |
| Độ dày lớp mạ / Tiêu chuẩn | Đạt chuẩn quốc tế UL 467, IEC 62561 | Tùy hãng, độ mạ mỏng hơn | Toàn thân là đồng |
| Độ bền ăn mòn | Cao, tuổi thọ dài trong mọi thổ nhưỡng | Trung bình, dễ bị rỉ sét khi lớp mạ mòn | Rất cao |
| Chi phí đầu tư | Hợp lý, tối ưu cho dự án M&E | Thấp nhưng rủi ro cao | Chi phí rất cao |
| Tên sản phẩm & Quy cách | Giá niêm yết | Giá ưu đãi |
| Cọc Tiếp Địa Ram Ratna D16 (Quy cách tiêu chuẩn) | Liên hệ 0868.744.989 | Liên hệ 0868.744.989 |
| Cọc Tiếp Địa Ram Ratna D16 kèm phụ kiện đồng bộ | Liên hệ 0868.744.989 | Liên hệ 0868.744.989 |
Lưu ý: Giá trên có thể thay đổi tùy thuộc vào số lượng đặt hàng, dự án thực tế và biến động thị trường. Vui lòng liên hệ trực tiếp hotline để nhận báo giá chi tiết.
Quy trình sản xuất cọc tiếp địa có thể khác nhau tùy thuộc vào loại cọc và theo tiêu chuẩn chất lượng của khách hàng. Tuy nhiên dưới đây là quy trình mô tả sản xuất cọc tiếp địa Ram Ratna cơ bản ngắn gọn nhưng đầy đủ.
Tập đoàn RR Global nhập thép cuộn. Mã thép AISI ASE 1810, phi 18 để sản xuất cọc tiếp địa. Thép AISI ASE 1810 là thép carbon thấp, có khả năng hàn cực tốt. Nó được coi là thép tốt nhất cho các thành phần carbon hóa. Độ bền kéo thấp, độ dẻo cao, khả năng tạo hình tốt.
Chứng nhận nguồn gốc, chất lượng thép
Bước 1 : Xử lý thép và tạo kích thước
Cho thép vào máy liên hợp uốn thẳng sau đó cắt thành từng đoạn có độ dài theo yêu cầu.
Công nhân đang tiện ren cho cọc Ram Ratna
Bước 2 : Mạ cọc Ram Ratna
Cọc được mạ bằng phương pháp điện phân trong môi trường đồng Sunfat. Trung bình cọc ngâm trong bể mạ một phút sẽ được 1 microns. Thời gian mạ phụ thuộc vào hai yếu tố: dòng điện trong quá trình mạ mạnh hay yếu hoặc dung dich đồng Sunfat nhiều hay ít.
Quy trình mạ cọc Ram Ratna
Bước 3 : Vệ Sinh và QC cọc Ram Ratna.
Cọc từ trong bể mạ đưa ra ngoài sẽ được lau khô và cho vào khay có chứa mùn cưa để làm sạch và tạo độ bóng sau đó được nhân viên QC kiểm tra kỹ lại lần lượt sản phẩm.
Vệ Sinh và QC cọc
Bước 4 :. Đóng gói cọc
Sau quá trình kiểm tra sản phẩm của nhân viên QC, cọc sẽ được cho vào từng túi nilon bó lại và lớp ngoài cùng sẽ là bao tải dứa.
Đóng gói cọc tiếp địa Ram Ratna
Cọc tiếp địa Ram Ratna D16 đạt những tiêu chuẩn quốc tế nào? Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như UL 467 và IEC 62561-2, đảm bảo chất lượng kỹ thuật cho các công trình lớn.
Đường kính D16 của cọc phù hợp với những công trình nào? Cọc D16 phù hợp cho hầu hết các công trình dân dụng, nhà xưởng công nghiệp vừa và nhỏ, trạm biến áp và hệ thống tiếp địa phụ trợ.
Lớp mạ đồng của cọc Ram Ratna có bị bong tróc khi đóng bằng máy không? Không. Nhờ công nghệ mạ phân tử tiên tiến, lớp đồng liên kết chặt chẽ với lõi thép, chịu được lực va đập mạnh khi đóng cọc.
Vinatec có cung cấp đầy đủ CO và CQ cho cọc tiếp địa Ram Ratna D16 không? Có. Vinatec cung cấp đầy đủ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) và catalogue chính hãng khi giao hàng.
Làm thế nào để kết nối cọc tiếp địa D16 với cáp đồng trần an toàn nhất? Phương pháp tối ưu và bền vững nhất là sử dụng phương pháp hàn hóa nhiệt (như bột hàn hóa nhiệt Sunweld) để tạo mối liên kết vĩnh cửu không bị oxy hóa.
Thời gian giao hàng cọc tiếp địa tại Hà Nội và TP.HCM mất bao lâu? Với hệ thống kho hàng tại cả Hà Nội và TP.HCM, Vinatec hỗ trợ giao hàng nhanh chóng tận chân công trình theo tiến độ yêu cầu của nhà thầu.
Cọc tiếp địa D16 có chịu được điều kiện đất nhiễm phèn hoặc đất chua không? Có, nhờ lớp đồng dày đạt chuẩn UL 467 bao bọc lõi thép, sản phẩm chống ăn mòn rất tốt trong các điều kiện thổ nhưỡng khắc nghiệt.
Tôi cần cung cấp thông tin gì để nhận báo giá chi tiết cho dự án? Quý khách chỉ cần gửi bản vẽ thiết kế hệ thống tiếp địa hoặc khối lượng vật tư cần thiết qua email hoặc Zalo để đội ngũ kỹ thuật Vinatec hỗ trợ bóc tách và báo giá chính xác.
Việc lựa chọn đúng vật tư chống sét và tiếp địa chính hãng là yếu tố then chốt giúp công trình đạt tiêu chuẩn kỹ thuật và dễ dàng nghiệm thu phòng cháy chữa cháy. Cọc Tiếp Địa Ram Ratna D16 nhập khẩu chính hãng từ Ấn Độ hiện đang được phân phối trực tiếp tại Chống Sét Vinatec với đầy đủ chứng nhận CO-CQ, catalogue minh bạch và mức giá tối ưu cho nhà thầu M&E.
Quý khách hàng, nhà thầu và chủ đầu tư có nhu cầu tư vấn kỹ thuật, bóc tách khối lượng hoặc nhận báo giá dự án xin vui lòng liên hệ trực tiếp với chúng tôi qua hệ thống kho văn phòng tại Hà Nội và TP.HCM để được hỗ trợ nhanh chóng nhất.
Hotline / Zalo: 0868.744.989
Email: info@vinatec.vn
Website chính thức: vinatec.vn
Hãy gửi ngay bản vẽ hoặc danh mục vật tư cho đội ngũ chuyên gia kỹ thuật của Vinatec để nhận tư vấn giải pháp tiếp địa an toàn và báo giá tốt nhất cho công trình của bạn!
Quy định về thi công cọc tiếp địa được nêu rõ trong phần 5, TCVN 9385: 2012 như sau:
