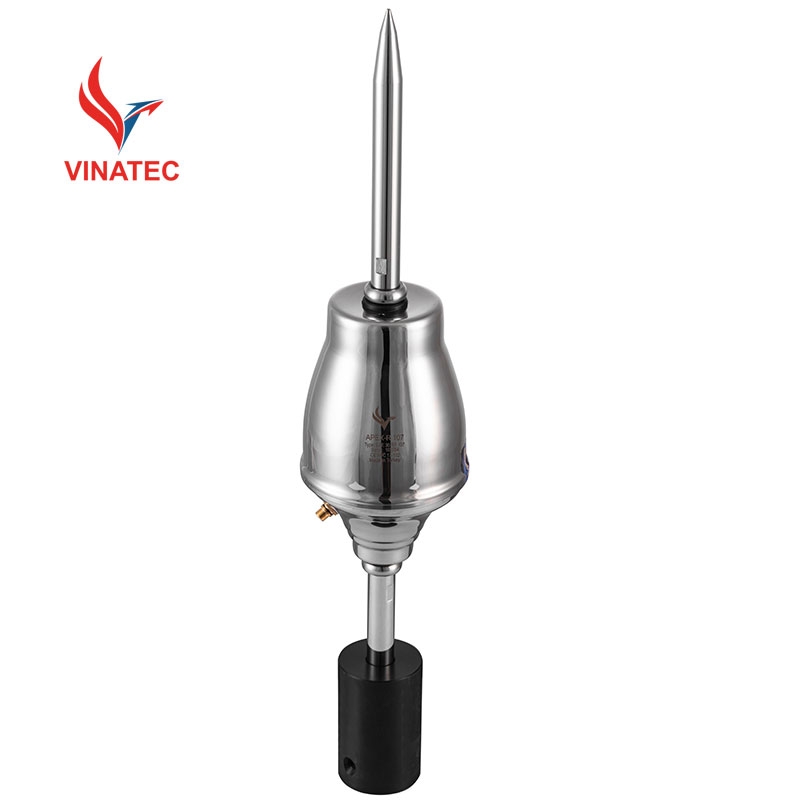

Kim thu sét APEX R107 Thổ Nhĩ Kỳ

Kim thu sét APEX R107 là thiết bị chống sét trực tiếp chủ động áp dụng công nghệ phát tia tiên đạo sớm (ESE) cao cấp có xuất xứ từ Thổ Nhĩ Kỳ . Sản phẩm được gia công từ vật liệu inox 304 mạ crom tinh khiết, đạt cấp bảo vệ IP65, sở hữu thời gian phát tia tiên đạo Delta T = 30 µs và bán kính bảo vệ tối đa Rp = 107m ở độ cao h = 5m (cấp bảo vệ LPL IV) theo tiêu chuẩn NF C 17-102 và UNE 21186 . Mẫu kim này chịu được dòng xung sét cực đại 150 kA (dạng sóng 10/350 µs) , là giải pháp an toàn hiệu quả cho các công trình tòa nhà chung cư, trường học, bệnh viện, trụ sở làm việc và nhà máy quy mô tầm trung. Chống Sét Vinatec phân phối chính hãng sản phẩm với đầy đủ chứng nhận CO, CQ và báo cáo kiểm định cao áp từ phòng thử nghiệm HIZAL .

Thông số kỹ thuật chi tiết của kim thu sét APEX R107

Dưới đây là bảng thông số kỹ thuật chi tiết từ tài liệu của nhà sản xuất APEX:

Kim thu sét APEX R107 giải quyết bài toán an toàn gì cho công trình?

Trong thiết kế hệ thống chống sét trực tiếp, những công trình có diện tích mặt bằng rộng hoặc quy mô chiều cao lớn thường gặp khó khăn nếu sử dụng kim thu cổ điển do bán kính bảo vệ hẹp, đòi hỏi phải thi công nhiều mũi kim và tăng chi phí dây thoát sét . Kim thu sét APEX R107 thuộc danh mục kim thu sét APEX giải quyết triệt để bài toán này nhờ công nghệ phát tia tiên đạo chủ động .

Thiết bị tạo ra vùng diện tích bảo vệ lên tới 107m bán kính tại độ cao h = 5m (LPL IV) chỉ với một đầu thu duy nhất . Việc này không những giúp giảm khối lượng vật tư thi công trên mái, giữ nguyên tính thẩm mỹ của kiến trúc mà còn tối ưu hóa chi phí cho toàn bộ hệ thống. Với kết cấu inox 304 mạ crom tinh khiết, kim vận hành bền bỉ trước điều kiện khí hậu bão dông ngột ngạt và sự ăn mòn của môi trường nhiệt đới .

Điểm nổi bật về thiết kế và công nghệ của kim thu sét APEX R107

• Công nghệ phát tia tiên đạo sớm (ESE): Với chỉ số ưu thế thời gian Delta T = 30 µs , APEX R107 chủ động phát ra tia tiên đạo hướng lên sớm hơn hẳn các vật thể khác xung quanh, tập trung dòng sét về đầu kim một cách kiểm soát .

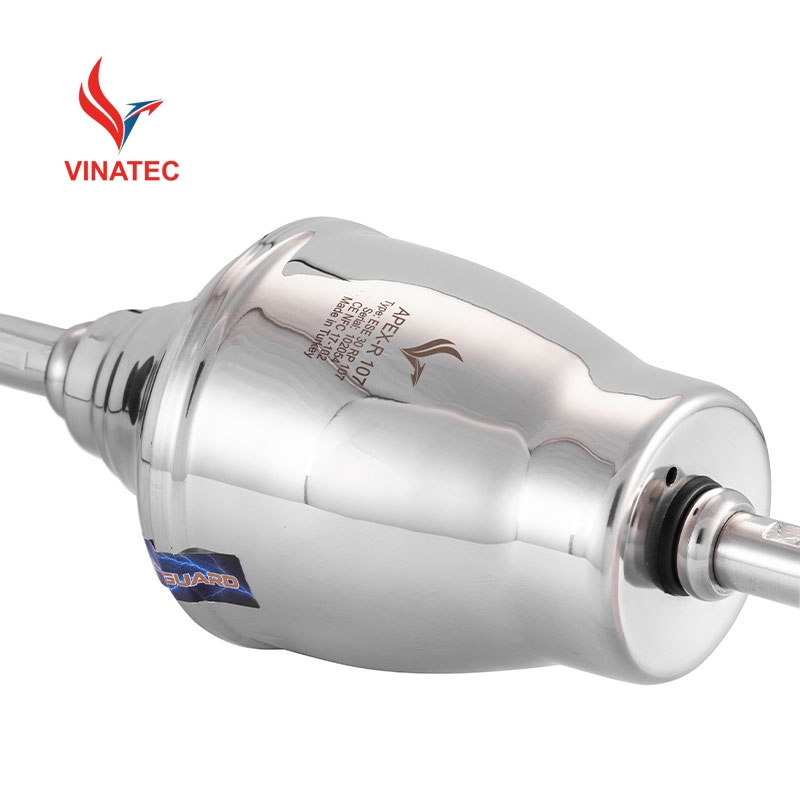

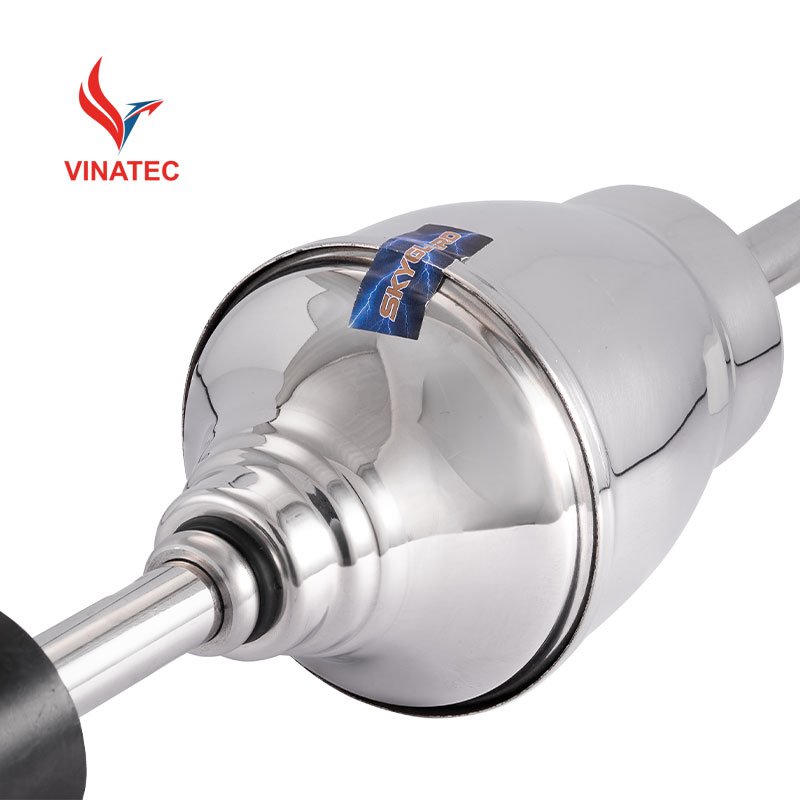

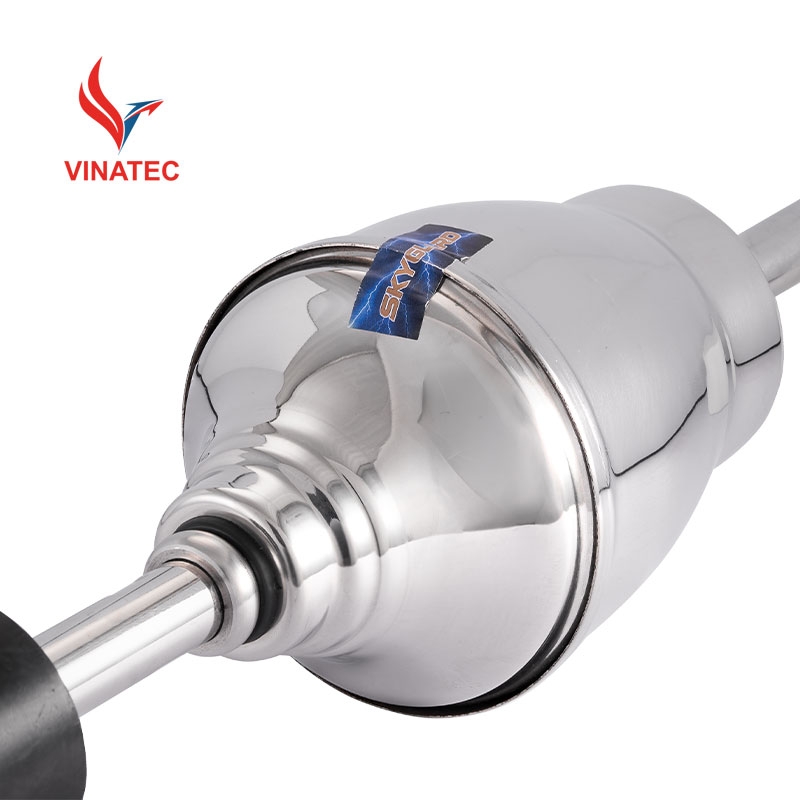

• Vật liệu inox 304 mạ crom tinh khiết: Thân kim gia công tinh xảo từ inox 304 phủ crom tinh khiết , mang lại khả năng chống oxy hóa, chống chịu va đập cơ học và chống nhiệt độ cao khi dẫn dòng điện sét.

• Đạt tiêu chuẩn bảo vệ IP65: Kết cấu khép kín đạt cấp bảo vệ IP65 ngăn ngừa hoàn toàn bụi bẩn và tia nước xâm nhập, bảo đảm mạch ion hóa bên trong vận hành chính xác .

• Khả năng chịu dòng sét 150 kA: Sản phẩm trải qua bài thử nghiệm dòng xung sét cực đại Iimp lên tới 150 kA ở dạng sóng 10/350 µs mà không bị hư hỏng hay biến dạng .

• Cam kết bảo hành 10 năm: Nhà sản xuất APEX áp dụng chế độ bảo hành chính hãng kéo dài 10 năm .

Thương hiệu APEX và vị thế trên thị trường chống sét

APEX là thương hiệu chuyên nghiên cứu và sản xuất thiết bị chống sét, vật tư tiếp địa hàng đầu tại Thổ Nhĩ Kỳ . Toàn bộ dòng sản phẩm của APEX được thiết kế tuân thủ các quy chuẩn kỹ thuật nghiêm ngặt của Liên minh Châu Âu và trải qua kiểm định thực tế tại các phòng thí nghiệm cao áp độc lập .

Tại thị trường Việt Nam, các sản phẩm kim thu sét ESE mang thương hiệu APEX được đánh giá là giải pháp có tính cạnh tranh cao, cung cấp chất lượng đạt chuẩn châu Âu với mức chi phí đầu tư vô cùng hợp lý cho các nhà thầu M&E và chủ đầu tư công trình.

Kim thu sét APEX R107 đáp ứng các tiêu chuẩn thử nghiệm quốc tế nào?

Sản phẩm kim thu sét APEX R107 được chứng nhận đáp ứng các tiêu chuẩn kỹ thuật chuyên ngành khắt khe:

• Tiêu chuẩn Pháp NF C 17-102 (2011): Tiêu chuẩn cốt lõi quy định quy trình thử nghiệm tạo ion, độ bền dòng sét và phương pháp tính toán bán kính bảo vệ đối với kim thu sét phát tia tiên đạo sớm .

• Tiêu chuẩn Tây Ban Nha UNE 21186:2011: Tiêu chuẩn quy định việc bảo vệ chống sét cho công trình và các khoảng không gian rộng bằng hệ thống ESE .

• Chứng nhận Châu Âu CE: Xác nhận sản phẩm đạt đầy đủ yêu cầu về an toàn điện và độ bền môi trường theo quy định .

• Phù hợp Tiêu chuẩn IEC 62305 & TCVN 9385: Cung cấp đầy đủ tham số kỹ thuật để kỹ sư M&E tính toán khoảng cách an toàn, thiết kế cấu trúc phân vùng bảo vệ và lập bản vẽ thi công.

Nguyên lý hoạt động phát tia tiên đạo sớm của kim thu sét APEX R107

Kim thu sét APEX R107 vận hành hoàn toàn bị động, không sử dụng nguồn điện ngoài hay pin tích trữ :

1. Giai đoạn tích tụ năng lượng: Khi đám mây dông mang điện tích di chuyển tới, điện trường khí quyển tăng vọt. Mạch tích tụ ion nội bộ của APEX R107 thu hút và tích trữ năng lượng điện trường này .

2. Giai đoạn phát tia tiên đạo: Ngay trước khi xảy ra sự phóng điện sét, bộ phận ion hóa kích hoạt, phóng ra dòng tia tiên đạo hướng lên sớm hơn Delta T = 30 µs so với một thanh kim thụ động .

3. Giai đoạn thu hút và tản sét: Tia tiên đạo từ đầu kim chủ động bắt gặp tia tiên đạo đi xuống từ đám mây, tập trung dòng năng lượng sét đi qua thân kim, chuyển tiếp qua dây thoát sét và tản an toàn vào hệ thống tiếp địa .

Khi nào nên chọn kim thu sét APEX R107 cho công trình?

Với giá trị Delta T = 30 µs và bán kính bao phủ tối đa 107m , APEX R107 phù hợp cho các dự án có quy mô tầm trung:

Hướng dẫn tính toán bán kính bảo vệ và quy cách lắp đặt kim thu sét APEX R107

1. Bán kính bảo vệ (Rp)

Phương pháp tính bán kính bảo vệ của kim APEX R107 tuân theo tiêu chuẩn NF C 17-102 (2011) khi chiều cao h lớn hơn hoặc bằng 5m :

Rp(h) = căn bậc hai của [2rh - h^2 + Delta * (2r + Delta)]

Trong đó:

• h: Chiều cao thực tế của đỉnh kim APEX R107 so với mặt phẳng cần bảo vệ (tính bằng mét) .

• r: Bán kính cầu lăn (m) theo cấp bảo vệ: Level I (r = 20m), Level II (r = 30m), Level III (r = 45m), Level IV (r = 60m) .

• Delta: Độ dài tiên đạo: Delta = Delta T x 10^6 m/s = 30 m (do Delta T = 30 µs) .

Bảng tra nhanh bán kính bảo vệ Rp (m) của APEX R107 theo độ cao h

:

2. Quy cách lắp đặt

• Độ cao lắp đặt: Đỉnh kim APEX R107 phải nhô cao tối thiểu 2m so với điểm cao nhất của công trình . Chiều cao lý tưởng khuyến nghị là h = 5m để đạt diện tích che phủ tối đa .

• Dây dẫn thoát sét: Sử dụng cáp đồng bọc hoặc cáp đồng trần tiết diện tối thiểu 50 mm² - 70 mm² . Dây thoát sét phải đi thẳng, tránh các góc uốn nhọn dưới 90 độ.

• Hệ thống tiếp địa: Nối dây dẫn xuống bãi tiếp địa gồm các Cọc tiếp địa kết hợp Hóa chất giảm điện trở đất sao cho điện trở tổng hợp đạt quy định (thường R < 10 Ohm).

• Lưu ý: Việc đánh giá cấp rủi ro bắt buộc phải tuân theo Tiêu chuẩn IEC 62305 và được thực hiện bởi đơn vị tư vấn có năng lực.

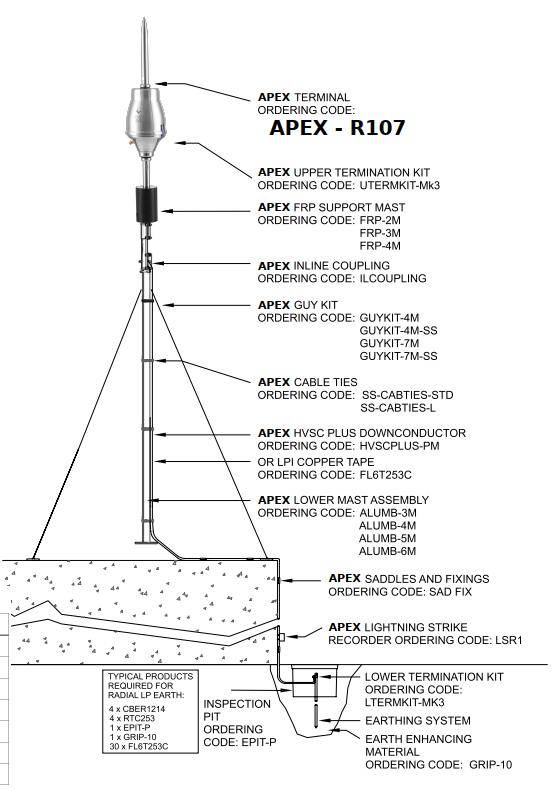

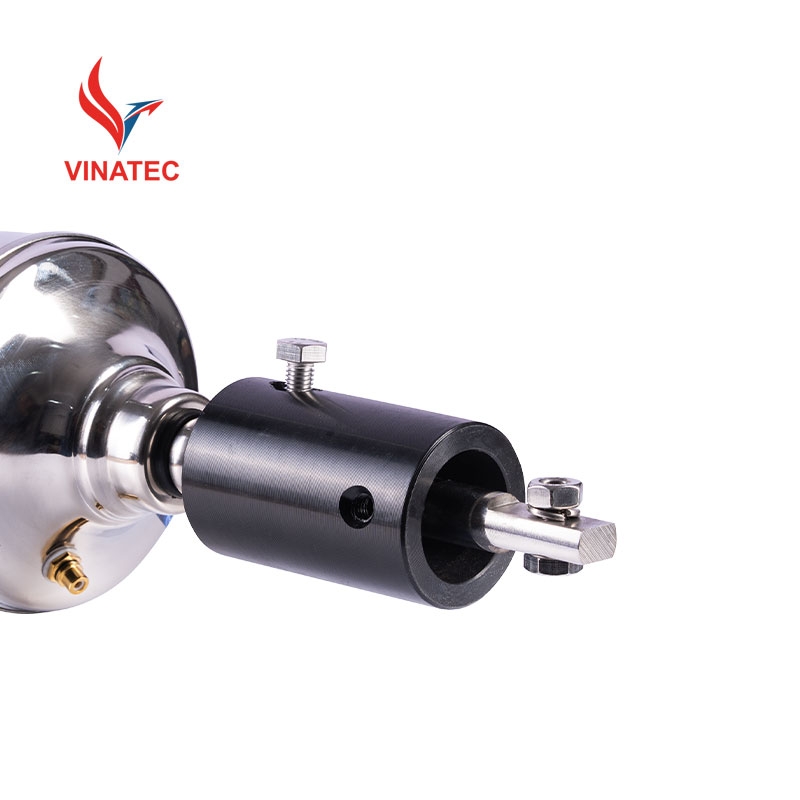

Hệ thống đồng bộ và phụ kiện lắp đặt đi kèm kim thu sét APEX R107

Để hệ thống vận hành an toàn và chuẩn xác, kim thu sét APEX R107 cần kết hợp đồng bộ với danh mục phụ kiện phụ trợ chính hãng :

Báo cáo thử nghiệm phòng cao áp HIZAL kiểm định kim thu sét APEX R107

Kim thu sét APEX R107 đã qua quy trình kiểm định điện áp cao khắt khe tại HIZAL High Voltage and High Current Electric Test Laboratory (Ankara, Thổ Nhĩ Kỳ) :

• Số báo cáo thử nghiệm (Report No): 210926-SKY-2 (Ngày thử nghiệm: 21/09/2026) .

• Quy chuẩn thử nghiệm: Tuân thủ phương pháp thử nghiệm quy định tại NF C 17-102 (Appendix C / Version 2011).

• Quy trình thực hiện: Áp dụng 100 xung điện áp âm dạng sóng 250/2500 µs dưới điện áp phóng đập từ 1.2 MV đến 1.8 MV giữa máy phát xung và kim thu sét.

• Kết quả đo đạc thực tế:

  • Thời gian trễ phóng điện trung bình của thanh kim chuẩn (Standard Rod): 102 µs.

  • Thời gian trễ phóng điện trung bình của APEX R107: 52 µs.

  • Thời gian ưu thế phát tiên đạo đo được trên đồ thị tham chiếu đạt Delta T = 61 µs.

• Kết luận chính thức: Sản phẩm APEX R107 tạo ra thời gian kích hoạt phản phóng điện vượt trội so với kim truyền thống, đáp ứng đầy đủ và vượt chuẩn công bố (Delta T = 30 µs), chính thức xác nhận đạt phẩm chất kim thu sét phát tia tiên đạo sớm ESE.

So sánh kim thu sét APEX R107 với các model APEX cùng dòng

Bảng giá kim thu sét APEX R107 mới nhất

Bảng thông tin báo giá tham khảo cho sản phẩm kim thu sét APEX R107 tại Chống Sét Vinatec:

Ghi chú: Báo giá thực tế phụ thuộc vào tỷ giá nhập khẩu và số lượng đặt hàng cho từng dự án. Quý khách hàng vui lòng liên hệ Hotline 0868.744.989 để nhận giá chi tiết và chiết khấu tốt nhất.

Những câu hỏi thường gặp về kim thu sét APEX R107 (FAQ)

1. Kim thu sét APEX R107 có xuất xứ từ quốc gia nào? Sản phẩm được nghiên cứu, thử nghiệm và sản xuất trực tiếp tại Thổ Nhĩ Kỳ bởi thương hiệu APEX .

2. Vật liệu chế tạo kim APEX R107 có bền không? Thân kim làm từ inox 304 mạ crom tinh khiết mang lại khả năng chống ăn mòn hóa học tốt và chịu lực tối ưu trong thời tiết bão dông .

3. Bán kính bảo vệ của kim APEX R107 ở độ cao h = 5m là bao nhiêu? Ở độ cao h = 5m, kim đạt bán kính bảo vệ Rp = 107m ở cấp LPL IV, Rp = 45m ở cấp LPL III, Rp = 37m ở cấp LPL II và Rp = 32m ở cấp LPL I .

4. Chỉ số Delta T = 30 µs mang lại lợi ích gì? Delta T = 30 µs thể hiện kim APEX R107 chủ động phát ra tia tiên đạo sớm hơn 30 microgiây so với kim thu sét thụ động, giúp mở rộng diện tích che phủ .

5. Kim APEX R107 có đầy đủ giấy tờ nghiệm thu PCCC không?

   Chống Sét Vinatec cung cấp đầy đủ chứng nhận CO, CQ và bản sao Test Report HIZAL đi kèm theo từng đơn hàng.

6. Thời gian bảo hành của APEX R107 là bao nhiêu năm? Kim thu sét APEX R107 được áp dụng chính sách bảo hành chính hãng 10 năm .

7. Kim APEX R107 chịu được dòng sét lớn tới mức nào? Sản phẩm đã trải qua kiểm định chịu dòng xung sét cực đại Iimp đạt 150 kA dạng sóng 10/350 µs .

8. Những công trình nào nên sử dụng kim APEX R107? APEX R107 rất thích hợp cho tòa nhà chung cư, trường học, bệnh viện, nhà máy quy mô tầm trung và các công trình công cộng .

Mua Kim Thu Sét APEX R107 Chính Hãng Ở Đâu?

Kim thu sét APEX R107 Thổ Nhĩ Kỳ là giải pháp an toàn chống sét trực tiếp hiệu quả, đạt chuẩn châu Âu dành cho tòa nhà chung cư, trường học, bệnh viện và nhà xưởng công nghiệp quy mô tầm trung . Sản phẩm làm từ inox 304 mạ crom tinh khiết với thời gian bảo hành chính hãng 10 năm giúp chủ đầu tư tối ưu chi phí vận hành và yên tâm khi làm hồ sơ nghiệm thu PCCC .

Chống Sét Vinatec là đại diện phân phối chính thức các dòng sản phẩm mang thương hiệu APEX tại thị trường Việt Nam. Chúng tôi cam kết cung cấp sản phẩm APEX R107 chính hãng 100%, đầy đủ hồ sơ CO, CQ, hóa đơn VAT và bản sao báo cáo thử nghiệm phòng cao áp HIZAL. Với kho hàng sẵn có tại Hà Nội và TP. Hồ Chí Minh, Vinatec hỗ trợ giao hàng nhanh, tư vấn bóc tách bản vẽ kỹ thuật và áp dụng mức giá chiết khấu ưu đãi cho các nhà thầu M&E.

Quý khách hàng vui lòng liên hệ bộ phận kỹ thuật của Vinatec để nhận tư vấn giải pháp, hỗ trợ đọc bản vẽ và nhận báo giá dự án ưu đãi nhất:
