Danh mục kim thu sét APEX (Thổ Nhĩ Kỳ) bao gồm các model phát tia tiên đạo sớm (ESE) chính: APEX R79 (Delta T = 20 µs), APEX R107 (Delta T = 30 µs), APEX R125 (Delta T = 50 µs) và APEX R145 (Delta T = 60 µs). Toàn bộ dòng sản phẩm được chế tạo từ vật liệu inox 304 mạ crom tinh khiết cao cấp, đạt tiêu chuẩn quốc tế NF C 17-102 (2011), UNE 21186:2011, cấp bảo vệ IP65 và chịu được dòng thử nghiệm xung sét lên tới 150 kA - 200 kA ở dạng sóng 10/350 µs. Sản phẩm cung cấp giải pháp an toàn hiệu quả cho nhà xưởng, tòa nhà thương mại, công trình dân dụng và kho bể xăng dầu. Chống Sét Vinatec là nhà phân phối chính thức thương hiệu APEX tại Việt Nam, cung cấp đầy đủ hồ sơ CO, CQ và báo cáo thử nghiệm phòng cao áp HIZAL.

Các dòng kim thu sét APEX có thông số kỹ thuật chi tiết như thế nào?

Dưới đây là bảng tổng hợp các thông số kỹ thuật được trích xuất từ Catalogue và Datasheet chính thức của nhà sản xuất APEX:

Danh mục kim thu sét APEX Thổ Nhĩ Kỳ cung cấp giải pháp gì cho công trình?

Danh mục kim thu sét APEX đại diện cho giải pháp bảo vệ chủ động chống lại nguy cơ sét đánh trực tiếp vào cấu trúc công trình. Nhờ ứng dụng công nghệ phát tia tiên đạo sớm (ESE), các kim thu sét thuộc dòng APEX có khả năng tạo ra tia tiên đạo đi lên nhanh hơn đáng kể so với kim thu sét cổ điển. Điều này cho phép bao phủ một vùng không gian bảo vệ rộng lớn chỉ với một điểm thu duy nhất.

Danh mục sản phẩm APEX được thiết kế đa dạng với các dải bán kính bảo vệ từ 79m đến 145m (tại độ cao h = 5m ở cấp bảo vệ LPL IV), giúp các kỹ sư dễ dàng lựa chọn thiết bị phù hợp theo quy mô và mức độ rủi ro của từng dự án, từ biệt thự, trường học cho đến các khu công nghiệp, bồn chứa xăng dầu và chống sét nhà máy.

Thiết kế vật liệu và công nghệ của kim thu sét APEX có điểm gì nổi bật?

• Vật liệu Inox 304 mạ crom tinh khiết: Toàn bộ thân kim APEX được chế tạo từ inox 304 mạ crom tinh khiết chống ăn mòn hóa học và ăn mòn điện hóa, đảm bảo vận hành bền bỉ tại các vùng ven biển hoặc môi trường công nghiệp ô nhiễm.

• Chỉ số bảo vệ IP65: Thân kim chống bụi hoàn toàn và chịu được tia nước áp lực từ mọi hướng, bảo vệ cấu trúc mạch ion bên trong khỏi tác động của thời tiết bão tố.

• Khả năng chịu dòng xung sét cao: Kim thu sét APEX đạt khả năng chịu dòng xung sét Iimp từ 150 kA đến 200 kA ở dạng sóng 10/350 µs, đảm bảo độ bền cơ học và đặc tính điện sau các đợt phóng điện sét.

• Chế độ bảo hành dài hạn: Nhà sản xuất APEX áp dụng chính sách bảo hành chính hãng lên tới 10 năm.

Thương hiệu APEX khẳng định uy tín ra sao trên thị trường quốc tế?

APEX là thương hiệu sản xuất thiết bị chống sét uy tín có trụ sở tại Thổ Nhĩ Kỳ. APEX chuyên nghiên cứu và cung cấp toàn diện các hệ thống chống sét trực tiếp, SPD chống sét lan truyền và vật tư tiếp địa đạt tiêu chuẩn chất lượng châu Âu.

Với quy trình sản xuất tuân thủ nghiêm ngặt chuẩn quản lý chất lượng và các thử nghiệm thực tế tại phòng thí nghiệm cao áp độc lập HIZAL High Voltage Laboratory, thương hiệu APEX đã khẳng định vị thế vững chắc tại nhiều quốc gia châu Âu, Trung Đông và Châu Á.

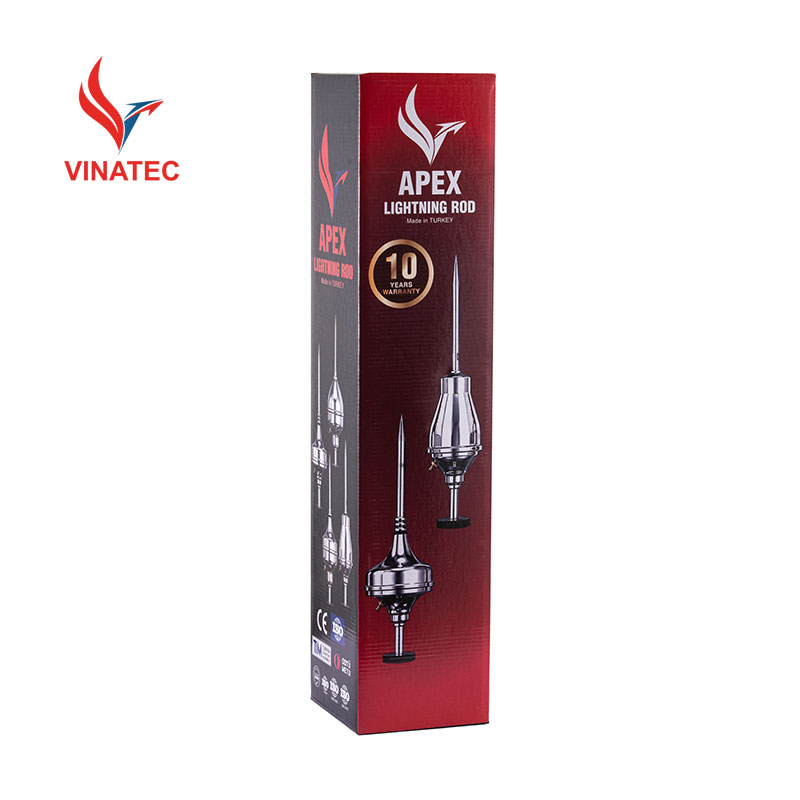

Vỏ hộp kim thu sét APEX

Kim thu sét APEX đáp ứng những tiêu chuẩn thử nghiệm nghiêm ngặt nào?

Thiết kế và phương pháp tính toán bán kính bảo vệ của danh mục kim thu sét APEX tuân thủ chặt chẽ hai tiêu chuẩn quốc tế hàng đầu dành cho kim thu sét ESE :

• Tiêu chuẩn Pháp NF C 17-102 (2011): Quy định các bài thử nghiệm tạo ion, độ bền dòng xung sét và công thức xác định bán kính bảo vệ Rp dựa trên thời gian phát tiên đạo Delta T.

• Tiêu chuẩn Tây Ban Nha UNE 21186:2011: Tiêu chuẩn quy định bảo vệ công trình và vùng không gian bằng hệ thống phát tia tiên đạo sớm.

Quy trình thử nghiệm nghiêm ngặt này đảm bảo năng lượng phóng điện của kim được kiểm soát chuẩn xác, đáp ứng tiêu chuẩn kỹ thuật nghiệm thu PCCC và Tiêu chuẩn IEC 62305.

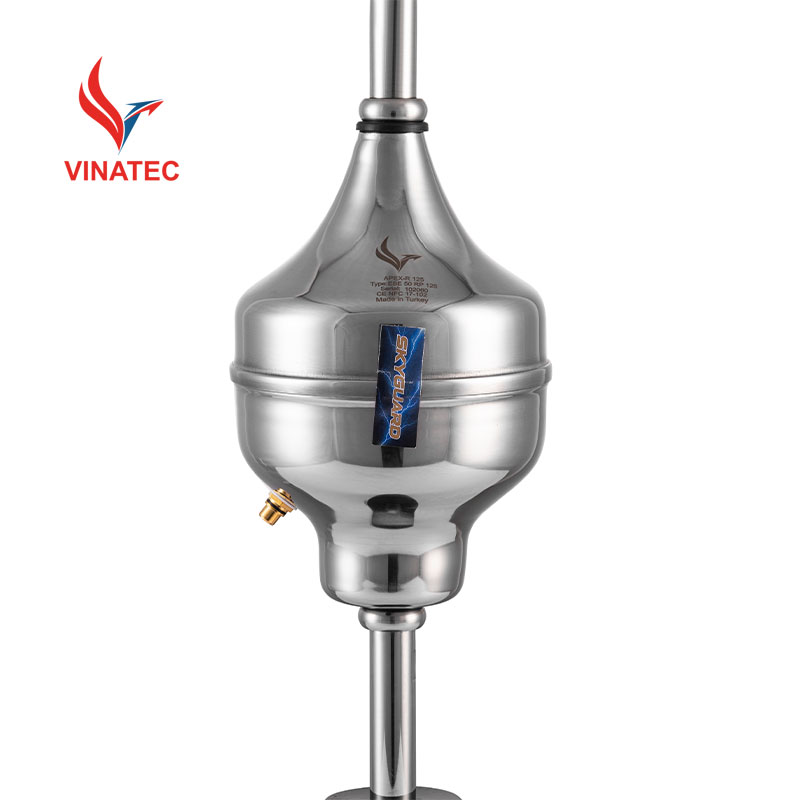

Nguyên lý hoạt động phát tia tiên đạo sớm của kim thu sét APEX ra sao?

Kim thu sét APEX hoạt động hoàn toàn bị động, không cần nguồn điện bên ngoài, dựa trên nguyên lý tích tụ điện trường tự nhiên của đám mây dông:

1. Giai đoạn tích tụ điện trường: Khi mây mang điện tích di chuyển tới, điện trường giữa mặt đất và đám mây gia tăng đột ngột. Hệ thống mạch thu ion bên trong kim APEX tích tụ năng lượng từ điện trường này.

2. Giai đoạn phóng tia tiên đạo: Khi điện trường đạt ngưỡng nguy cơ xảy ra sét đánh, kim chủ động phát ra tia tiên đạo đi lên trước với khoảng thời gian ưu thế Delta T từ 20 µs đến 60 µs tùy model.

3. Thu hút và dẫn dòng: Tia tiên đạo đi lên chủ động nối liền đường truyền với tia tiên đạo đi xuống từ đám mây, tập trung dòng năng lượng sét đi qua thân kim, chuyển xuống dây thoát sét và tản an toàn vào hệ thống tiếp địa.

Những công trình nào nên chọn kim thu sét APEX?

Tùy theo diện tích mặt bằng và mức độ rủi ro (LPL - Lightning Protection Level) được đánh giá theo Tiêu chuẩn IEC 62305, các model kim APEX được phân bổ ứng dụng như sau:

Cách tính toán và lựa chọn model kim thu sét APEX theo cấp bảo vệ LPL?

Công thức xác định bán kính bảo vệ Rp theo tiêu chuẩn NF C 17-102 (2011) cho dòng kim APEX khi độ cao h lớn hơn hoặc bằng 5m:

Rp(h) = căn bậc hai của [2rh - h^2 + Delta * (2r + Delta)]

Trong đó:

• h: Chiều cao thực tế của đỉnh kim thu sét so với bề mặt cần bảo vệ (tính bằng mét).

• r: Bán kính cầu lăn tương ứng với cấp bảo vệ LPL (Level I: r = 20m; Level II: r = 30m; Level III: r = 45m; Level IV: r = 60m).

• Delta: Giá trị ưu thế độ dài tiên đạo, Delta = Delta T x 10^6 m/s (với Delta T tính bằng µs).

Bảng tra nhanh bán kính bảo vệ Rp (mét) theo độ cao h = 5m:

Lưu ý: Việc chọn cấp bảo vệ bắt buộc phải dựa trên đánh giá rủi ro theo tiêu chuẩn IEC 62305 và được thiết kế bởi đơn vị có chuyên môn.

Hệ thống đồng bộ và phụ kiện lắp đặt kim thu sét APEX gồm những gì?

Để đảm bảo khả năng vận hành an toàn và đạt tiêu chuẩn nghiệm thu, kim thu sét APEX cần được phối hợp đồng bộ với hệ thống phụ kiện phụ trợ chính hãng:

Báo cáo thử nghiệm phòng cao áp HIZAL kiểm định kim thu sét APEX ra sao?

Tất cả các model thuộc danh mục kim thu sét APEX đã trải qua quy trình thử nghiệm điện áp cao nghiêm ngặt tại HIZAL High Voltage and High Current Electric Test Laboratory (Ankara, Thổ Nhĩ Kỳ):

• Phương pháp thử nghiệm: Đáp ứng NF C 17-102 (Appendix C / Version 2011) dưới điện áp phóng đập 1.2 MV - 1.8 MV, năng lượng 60 kJ - 75 kJ với 100 xung điện áp âm.

• Báo cáo thử nghiệm thực tế:

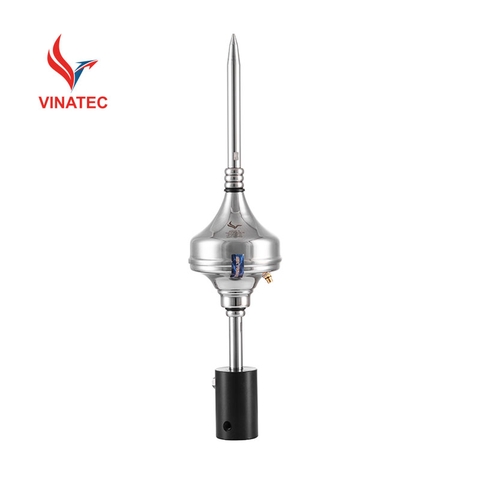

  • APEX R79: Báo cáo số 210926-SKY-1 xác nhận thời gian ưu thế phát tiên đạo Delta T = 67 µs (đạt vượt chuẩn tuyên bố 20 µs).

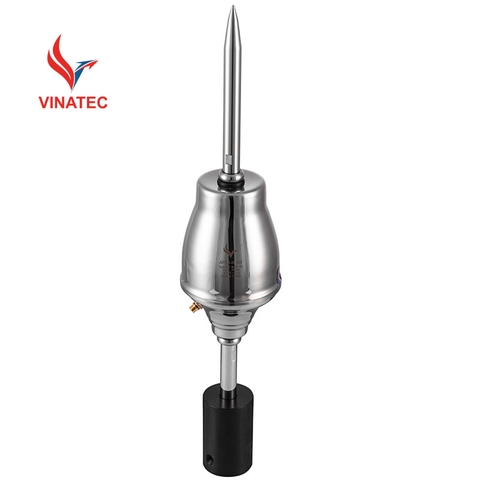

  • APEX R107: Báo cáo số 210926-SKY-2 xác nhận thời gian ưu thế phát tiên đạo Delta T = 61 µs (đạt vượt chuẩn tuyên bố 30 µs).

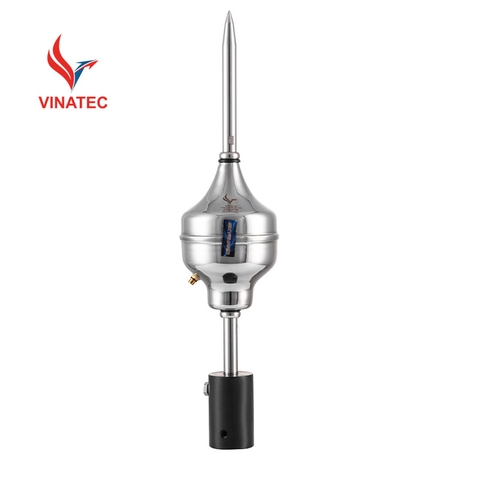

  • APEX R125: Báo cáo số 210926-SKY-3 xác nhận thời gian ưu thế phát tiên đạo Delta T = 67 µs (đạt vượt chuẩn tuyên bố 50 µs).

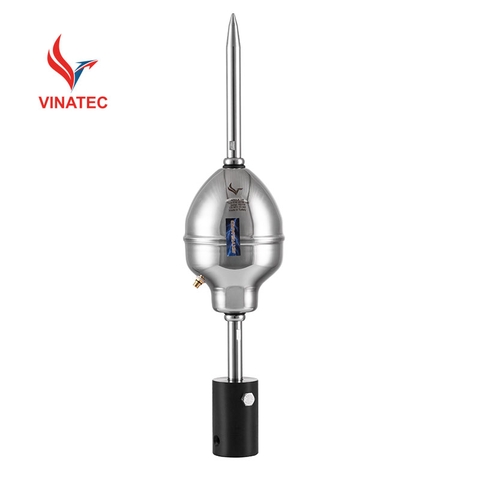

  • APEX R145: Báo cáo số 210926-SKY-4 xác nhận thời gian ưu thế phát tiên đạo Delta T = 71 µs (đạt vượt chuẩn tuyên bố 60 µs).

Các chứng thư thử nghiệm độc lập này mang lại sự bảo chứng pháp lý và kỹ thuật cho các nhà thầu khi nộp hồ sơ thầu và nghiệm thu PCCC.

So sánh tính năng giữa các model kim thu sét APEX R79, R107, R125 và R145

Bảng giá danh mục kim thu sét APEX cập nhật mới nhất

Bảng tổng hợp giá niêm yết và báo giá dự án dành cho nhà thầu M&E tại Chống Sét Vinatec:

Những câu hỏi thường gặp về kim thu sét APEX (FAQ)

1. Kim thu sét APEX có xuất xứ từ quốc gia nào?

   Kim thu sét APEX có xuất xứ chính hãng từ Thổ Nhĩ Kỳ.

2. Vật liệu chế tạo kim thu sét APEX là gì?

   Sản phẩm được gia công từ inox 304 mạ crom tinh khiết cao cấp mang lại độ bền chống ăn mòn hóa học tốt.

3. Thời gian bảo hành chính hãng của kim APEX là bao lâu?

   Nhà sản xuất APEX áp dụng chính sách bảo hành chính hãng 10 năm cho toàn bộ danh mục kim thu sét APEX.

4. Kim APEX R125 chịu được dòng xung sét bao nhiêu?

   Kim APEX R125 có khả năng chịu dòng xung sét Iimp lên tới 200 kA ở dạng sóng 10/350 µs.

5. Các tiêu chuẩn thử nghiệm quốc tế mà kim APEX đạt được?

   Danh mục sản phẩm tuân thủ tiêu chuẩn NF C 17-102 (2011), UNE 21186:2011 và được thử nghiệm kiểm định tại phòng thí nghiệm cao áp HIZAL.

6. Mua kim thu sét APEX tại Vinatec có đầy đủ chứng chỉ CO, CQ không?

   Có. Chống Sét Vinatec cung cấp đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và bản sao Test Report HIZAL đi kèm theo từng đơn hàng.

Mua Kim Thu Sét APEX Chính Hãng Ở Đâu?

Kim thu sét APEX Thổ Nhĩ Kỳ (bao gồm các model APEX R79, APEX R107, APEX R125, APEX R145) là giải pháp bảo vệ chống sét trực tiếp đạt chuẩn châu Âu, đáp ứng tiêu chuẩn an toàn cho công trình kiến trúc. Việc trang bị thiết bị chính hãng làm từ inox 304 mạ crom tinh khiết bảo hành 10 năm giúp chủ đầu tư và nhà thầu tiết kiệm chi phí bảo trì và yên tâm nghiệm thu công trình.

Chống Sét Vinatec là đại diện phân phối chính thức các sản phẩm thương hiệu APEX tại Việt Nam. Chúng tôi cam kết hàng nhập khẩu chính ngạch 100%, đầy đủ chứng chỉ CO, CQ, hóa đơn VAT và báo cáo thử nghiệm phòng cao áp HIZAL. Với hệ thống kho bãi sẵn hàng tại cả Hà Nội và TP. Hồ Chí Minh, Vinatec hỗ trợ giao hàng nhanh, tư vấn bóc tách bản vẽ kỹ thuật và áp dụng mức chiết khấu thương mại tốt cho nhà thầu M&E.

Quý khách hàng, nhà thầu vui lòng liên hệ trực tiếp với Vinatec để nhận catalogue, tư vấn kỹ thuật và báo giá dự án ưu đãi:
