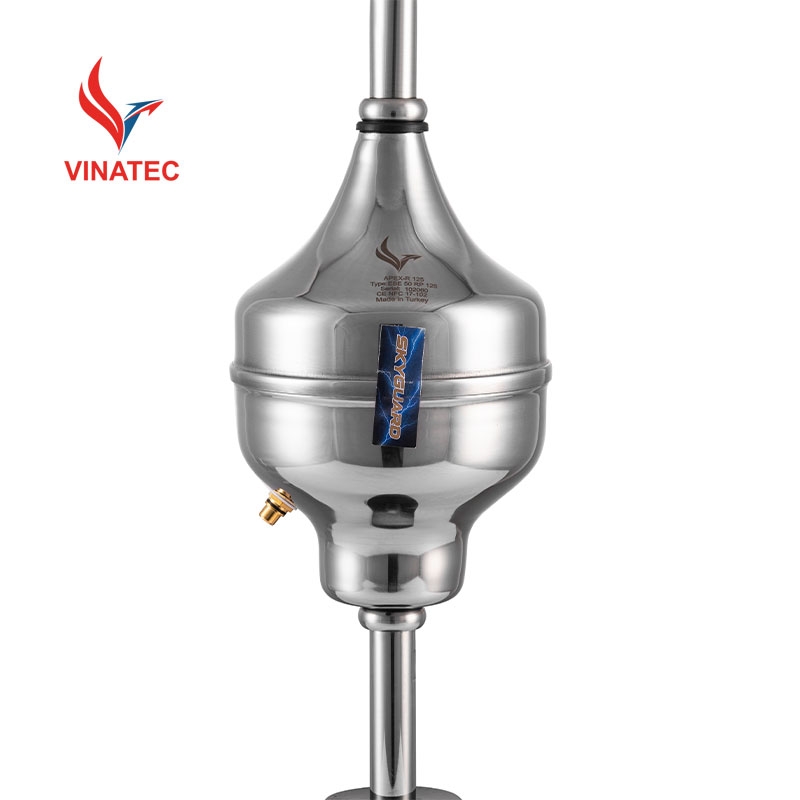

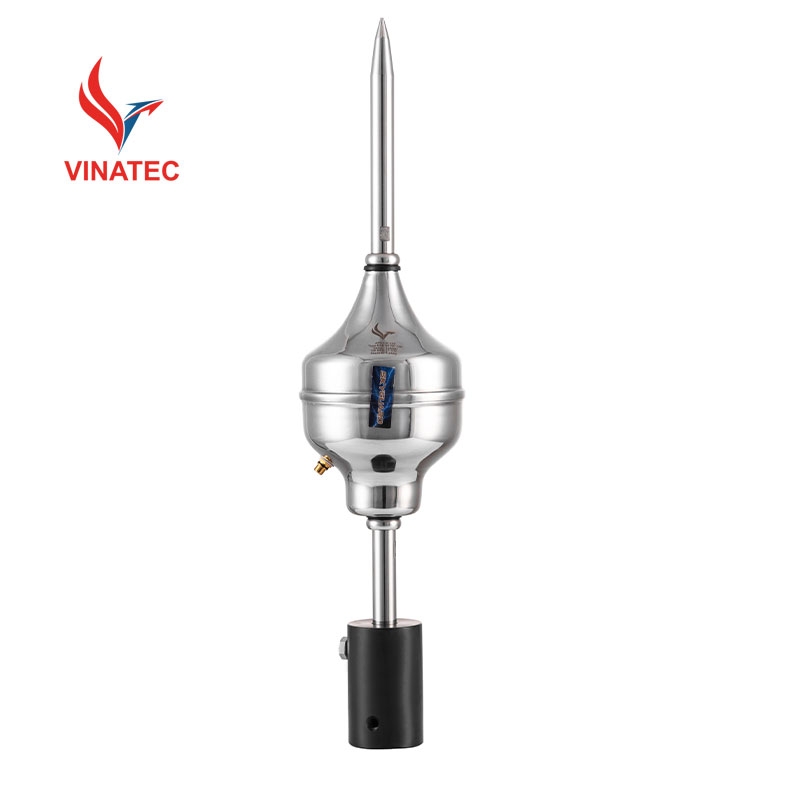

Kim thu sét APEX R125 là thiết bị chống sét trực tiếp chủ động ứng dụng công nghệ phát tia tiên đạo sớm (ESE) cao cấp có xuất xứ từ Thổ Nhĩ Kỳ . Sản phẩm được chế tạo từ vật liệu inox 304 mạ crom tinh khiết, đạt cấp bảo vệ IP65, sở hữu thời gian phát tia tiên đạo Delta T = 50 µs và bán kính bảo vệ tối đa Rp = 125m ở độ cao h = 5m (cấp bảo vệ LPL IV) theo tiêu chuẩn NF C 17-102 và UNE 21186 . Mẫu kim này chịu được dòng xung sét cực đại lên tới 200 kA ở dạng sóng 10/350 µs , là giải pháp an toàn tối ưu cho các công trình nhà xưởng quy mô lớn, kho bãi, trung tâm dữ liệu và trạm biến áp. Chống Sét Vinatec phân phối chính hãng sản phẩm với đầy đủ chứng nhận CO, CQ và báo cáo kiểm định cao áp từ phòng thử nghiệm HIZAL .
Dưới đây là bảng thông số kỹ thuật chi tiết từ tài liệu của nhà sản xuất APEX:
| Tiêu chí kỹ thuật | Thông số / Chi tiết |
| Tên sản phẩm / Model |
APEX R125 |
| Thương hiệu |
APEX |
| Xuất xứ |
Thổ Nhĩ Kỳ |
| Phân loại công nghệ |
Kim thu sét phát tia tiên đạo sớm (ESE - Early Streamer Emission) |
| Vật liệu chế tạo |
Inox 304 mạ crom tinh khiết |
| Cấp bảo vệ vỏ kim (IP Code) |
IP65 (Chống bụi hoàn toàn, chống tia nước áp lực từ mọi hướng) |
| Thời gian phát tia tiên đạo (Delta T) |
Delta T = 50 µs |
| Dòng xung sét chịu được (10/350 µs) |
200 kA |
| Bán kính bảo vệ (Rp) tại h = 5m |
Rp = 68m (LPL I), Rp = 76m (LPL II), Rp = 86m (LPL III), Rp = 125m (LPL IV) |
| Tiêu chuẩn thử nghiệm & thiết kế |
NF C 17-102 (2011), UNE 21186:2011, CE |
| Chứng nhận kiểm định cao áp |
Báo cáo thử nghiệm HIZAL Test Report số 210926-SKY-3 |
| Mã bộ phụ kiện kết nối trên |
UTERMKIT-Mk3 |
| Thời gian bảo hành chính hãng |
10 năm |
Đối với các dự án công nghiệp, nhà xưởng diện tích lớn hoặc khu tổ hợp thương mại rộng hàng nghìn mét vuông, việc sử dụng các dòng kim thu sét bán kính hẹp sẽ làm gia tăng số lượng điểm thu, kéo theo việc phải lắp đặt thêm nhiều cột đỡ và các tuyến dây thoát sét . Kim thu sét APEX R125 thuộc danh mục kim thu sét APEX cung cấp giải pháp bảo vệ diện rộng vượt trội nhờ công nghệ tạo ion chủ động .
Thiết bị đem lại bán kính bao phủ lên tới 125m tại độ cao h = 5m (LPL IV), giúp tối giản số lượng kim thu cần thiết trên mái công trình . Nhờ đó, chủ đầu tư không chỉ tiết kiệm đáng kể chi phí vật tư, nhân công thi công mà còn hạn chế việc khoan đục gây ảnh hưởng tới kết cấu chống thấm mái nhà xưởng. Với vỏ inox 304 mạ crom tinh khiết, APEX R125 vận hành ổn định trong môi trường công nghiệp có độ ăn mòn cao .
Công nghệ phát tia tiên đạo sớm (ESE): Với chỉ số ưu thế thời gian Delta T = 50 µs , APEX R125 chủ động phát ra tia tiên đạo hướng lên sớm hơn hẳn các điểm xung quanh, thu hút dòng điện sét về đầu kim một cách kiểm soát .
Khả năng chịu dòng xả sét cực đại 200 kA: Khác biệt với các model thông thường, APEX R125 được gia cố để chịu được dòng xung sét Iimp lên tới 200 kA ở dạng sóng 10/350 µs , đáp ứng các yêu cầu an toàn khắt khe cho công trình cấp quốc gia.

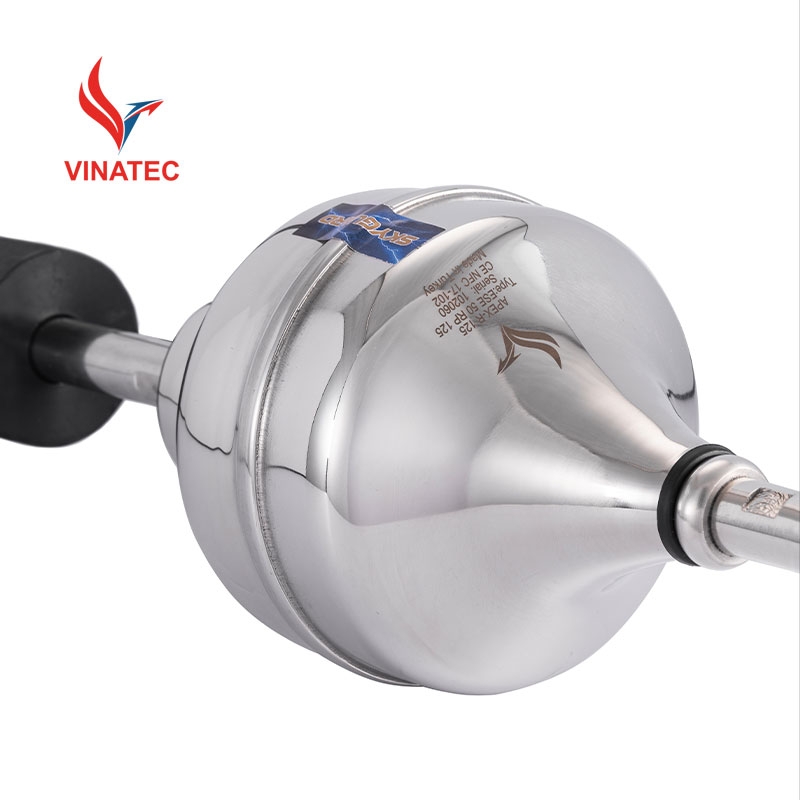

Vật liệu inox 304 mạ crom tinh khiết: Thân kim gia công tinh xảo từ inox 304 mạ crom tinh khiết , mang lại khả năng chống oxy hóa, chống ăn mòn hóa học và chịu lực tối ưu trước gió bão.
Cấp bảo vệ IP65: Kết cấu chống xâm nhập đạt cấp IP65 bảo vệ tuyệt đối hệ thống mạch tạo ion bên trong không bị ảnh hưởng bởi nước mưa hay bụi bẩn .
Bảo hành chính hãng 10 năm: Nhà sản xuất APEX cam kết độ bền và chất lượng bằng chính sách bảo hành 10 năm .
APEX là thương hiệu uy tín hàng đầu Thổ Nhĩ Kỳ chuyên nghiên cứu, sản xuất các thiết bị chống sét trực tiếp, SPD chống sét lan truyền và vật tư tiếp địa . Tất cả sản phẩm của APEX đều được thiết kế tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật châu Âu và được kiểm tra thực tế tại các phòng thử nghiệm cao áp độc lập trước khi cung cấp ra thị trường .
Tại Việt Nam, các sản phẩm kim thu sét ESE thương hiệu APEX được các nhà thầu M&E, đơn vị thiết kế ưu tiên lựa chọn nhờ chất lượng chuẩn châu Âu, thông số kỹ thuật minh bạch và mức giá hợp lý cho các dự án công nghiệp.
Sản phẩm kim thu sét APEX R125 được chứng nhận đáp ứng các tiêu chuẩn kỹ thuật chuyên ngành:
Tiêu chuẩn Pháp NF C 17-102 (2011): Tiêu chuẩn quy định quy trình thử nghiệm tạo ion, thử nghiệm độ bền dòng xung sét và phương pháp tính toán bán kính bảo vệ đối với kim thu sét phát tia tiên đạo sớm .
Tiêu chuẩn Tây Ban Nha UNE 21186:2011: Tiêu chuẩn về bảo vệ chống sét cho các công trình kiến trúc và khoảng không gian rộng bằng hệ thống ESE .
Chứng nhận Châu Âu CE: Xác nhận sản phẩm đạt đầy đủ các tiêu chuẩn về an toàn điện và độ bền môi trường .
Phù hợp Tiêu chuẩn IEC 62305 & TCVN 9385: Cung cấp thông số kỹ thuật chuẩn xác giúp kỹ sư M&E tính toán khoảng cách an toàn, phân vùng bảo vệ LPZ và lập bản vẽ thiết kế thi công.
Kim thu sét APEX R125 hoạt động theo cơ chế hoàn toàn bị động, không sử dụng nguồn điện ngoài :
Giai đoạn tích tụ năng lượng: Khi đám mây dông tích điện di chuyển đến, điện trường khí quyển tăng cao. Mạch tích tụ ion nội bộ của APEX R125 thu hút và tích trữ năng lượng điện trường này .
Giai đoạn phát tia tiên đạo: Ngay trước khi xảy ra hiện tượng phóng điện sét, bộ phận ion hóa kích hoạt, phóng ra dòng tia tiên đạo hướng lên sớm hơn Delta T = 50 µs so với một thanh kim thụ động .
Giai đoạn thu hút và tản sét: Tia tiên đạo từ đầu kim chủ động đón bắt tia tiên đạo đi xuống từ đám mây, tập trung dòng điện sét đi qua thân kim, chuyển tiếp qua dây thoát sét và tản an toàn vào hệ thống tiếp địa .
Với giá trị Delta T = 50 µs, bán kính che phủ tối đa 125m và khả năng chịu dòng sét 200 kA , APEX R125 là sự lựa chọn tối ưu cho các dự án quy mô lớn:
| Loại hình công trình | Vị trí lắp đặt khuyến nghị | Lý do lựa chọn APEX R125 |
| Nhà máy, nhà xưởng quy mô lớn | Dựng cột đỡ trên nóc tum hoặc cột tự đứng |
Chống sét nhà máy diện tích rộng, bảo vệ dây chuyền sản xuất và kho chứa hàng hóa . |
| Kho bãi, trung tâm logistics | Cột thu sét độc lập giữa các dãy kho |
Bán kính bảo vệ Rp = 125m (LPL IV) hoặc Rp = 86m (LPL III) giúp che phủ diện tích mặt bằng cực rộng . |
| Trung tâm dữ liệu, trạm biến áp | Đỉnh cột đỡ vị trí trung tâm |
Khả năng chịu dòng xả 200 kA đảm bảo an toàn tối đa cho các thiết bị hạ tầng điện tử quan trọng . |
| Tổ hợp thương mại, khu du lịch | Cột trung tâm khu vực rộng mở |
Che phủ khu vực tập trung đông người mà không cần lắp đặt quá nhiều cột thu . |
Phương pháp tính bán kính bảo vệ của kim APEX R125 tuân theo tiêu chuẩn NF C 17-102 (2011) khi chiều cao h lớn hơn hoặc bằng 5m :
Rp(h) = căn bậc hai của [2rh - h^2 + Delta * (2r + Delta)]
Trong đó:
h: Chiều cao thực tế của đỉnh kim APEX R125 so với mặt phẳng cần bảo vệ (tính bằng mét) .
r: Bán kính cầu lăn (m) theo cấp bảo vệ: Level I (r = 20m), Level II (r = 30m), Level III (r = 45m), Level IV (r = 60m) .
Delta: Độ dài tiên đạo: Delta = Delta T x 10^6 m/s = 50 m (do Delta T = 50 µs) .
:
| Chiều cao h (m) | Level I (LPL I - Rủi ro rất cao) | Level II (LPL II - Rủi ro cao) | Level III (LPL III - Rủi ro trung bình) | Level IV (LPL IV - Rủi ro tiêu chuẩn) |
| h = 2m | 27 m | 30 m | 34 m | 38 m |
| h = 3m | 41 m | 45 m | 51 m | 57 m |
| h = 4m | 55 m | 60 m | 68 m | 76 m |
| h = 5m | 68 m | 76 m | 86 m | 125 m |
| h = 10m | 71 m | 79 m | 90 m | 128 m |
Độ cao lắp đặt: Đỉnh kim APEX R125 phải nằm cao hơn ít nhất 2m so với điểm cao nhất của công trình . Chiều cao chuẩn khuyến nghị là h = 5m để đạt diện tích che phủ tối ưu .
Dây dẫn thoát sét: Dùng cáp đồng bọc hoặc cáp đồng trần tiết diện tối thiểu 50 mm² - 70 mm² . Tuyến dây đi thẳng nhất có thể, tránh góc uốn nhọn dưới 90 độ.
Hệ thống tiếp địa: Nối dây dẫn xuống bãi tiếp địa gồm các Cọc tiếp địa kết hợp Hóa chất giảm điện trở đất sao cho điện trở tổng hợp đạt quy định (thường R < 10 Ohm).
Lưu ý: Việc đánh giá cấp rủi ro bắt buộc phải tuân theo Tiêu chuẩn IEC 62305 và được thực hiện bởi đơn vị tư vấn có năng lực.

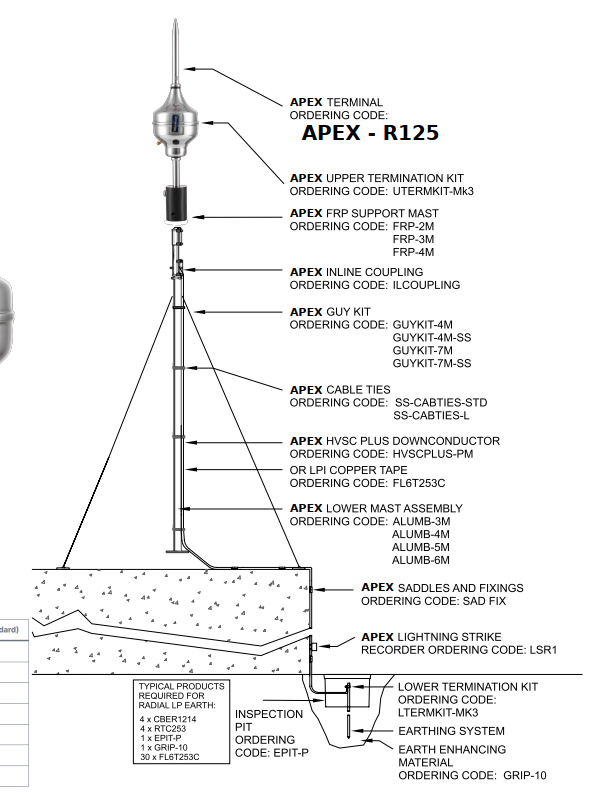

Để hệ thống vận hành an toàn và chuẩn xác, kim thu sét APEX R125 cần kết hợp đồng bộ với danh mục phụ kiện phụ trợ chính hãng :
| Phụ kiện / Vật tư | Mã đặt hàng (Ordering Code) | Mô tả chức năng kỹ thuật |

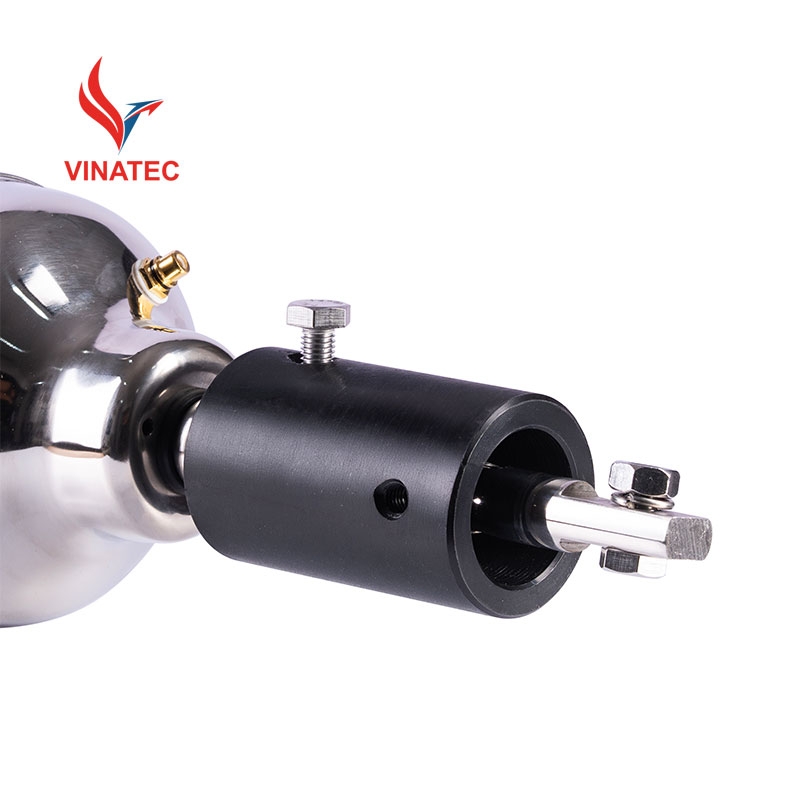

| Bộ nối khớp trên | UTERMKIT-Mk3 |
Bộ gá kết nối cơ học và dẫn điện giữa chân kim APEX R125 và cột đỡ . |
| Cột đỡ cách điện (FRP) | FRP-2M / FRP-3M / FRP-4M |
Cột đỡ sợi thủy tinh cách điện, cách ly dòng sét với mái công trình . |
| Khớp nối cột | ILCOUPLING |
Khớp nối thẳng bằng kim loại nối dài các đoạn cột FRP . |
| Bộ dây chằng cố định | GUYKIT-4M / GUYKIT-7M-SS |
Bộ dây cáp thép cố định cột đỡ chống rung lắc gió bão . |
| Dây thoát sét chống nhiễu | HVSCPLUS-PM |
Dây cáp cao áp chống phóng điện ngang sang các thiết bị tử bên trong . |
| Băng đồng thoát sét | FL6T253C |
Băng đồng dẹt kích thước 25x3mm làm tuyến dẫn thoát sét xuống đất . |
| Hóa chất giảm điện trở đất | GRIP-10 |
Hợp chất giảm điện trở tiếp địa cải thiện độ dẫn điện cho bãi đất . |
| Hố kiểm tra tiếp địa | EPIT-P |
Hố nhựa phục vụ đo đạc, kiểm tra điện trở định kỳ . |
Kim thu sét APEX R125 đã qua quy trình kiểm định điện áp cao khắt khe tại HIZAL High Voltage and High Current Electric Test Laboratory (Ankara, Thổ Nhĩ Kỳ) :
Số báo cáo thử nghiệm (Report No): 210926-SKY-3 (Ngày thử nghiệm: 21/09/2026) .
Quy chuẩn thử nghiệm: Tuân thủ phương pháp thử nghiệm quy định tại NF C 17-102 (Appendix C / Version 2011)[cite: 31].
Quy trình thực hiện: Áp dụng 100 xung điện áp âm dạng sóng 250/2500 µs dưới điện áp phóng đập từ 1.2 MV đến 1.8 MV giữa máy phát xung và kim thu sét[cite: 33].
Kết quả đo đạc thực tế:
Thời gian trễ phóng điện trung bình của thanh kim chuẩn (Standard Rod): 102 µs[cite: 33].
Thời gian trễ phóng điện trung bình của APEX R125: 48 µs[cite: 33].
Thời gian ưu thế phát tiên đạo đo được trên đồ thị tham chiếu đạt Delta T = 67 µs [cite: 36, 37].
Kết luận chính thức: Sản phẩm APEX R125 tạo ra thời gian kích hoạt phản phóng điện vượt trội so với kim truyền thống, đáp ứng đầy đủ và vượt chuẩn công bố (Delta T = 50 µs), chính thức xác nhận đạt phẩm chất kim thu sét phát tia tiên đạo sớm ESE[cite: 11, 36, 37].
| Tiêu chí so sánh | APEX R79 | APEX R107 | APEX R125 | APEX R145 |
| Thời gian tiên đạo Delta T | 20 µs[cite: 7] | 30 µs[cite: 9] |
50 µs |
60 µs[cite: 13] |
| Bán kính Rp (LPL IV, h=5m) | 79 m[cite: 7] | 107 m[cite: 9] |
125 m |
145 m[cite: 13] |
| Bán kính Rp (LPL I, h=5m) | 29 m[cite: 7] | 32 m[cite: 9] |
68 m |
79 m[cite: 13] |
| Dòng xung sét chịu được (10/350 µs) | 150 kA[cite: 7] | 150 kA[cite: 9] |
200 kA |
150 kA[cite: 13] |
| Vật liệu chế tạo | Inox 304 mạ crom tinh khiết[cite: 6] | Inox 304 mạ crom tinh khiết[cite: 8] |
Inox 304 mạ crom tinh khiết |
Inox 304 mạ crom tinh khiết[cite: 12] |
| Loại công trình phù hợp | Biệt thự, nhà dân, xưởng nhỏ[cite: 7] | Chung cư, trường học, bệnh viện[cite: 9] |
Nhà xưởng lớn, kho bãi |
Bồn chứa xăng dầu, KCN lớn[cite: 11, 13] |
Bảng thông tin báo giá tham khảo cho sản phẩm kim thu sét APEX R125 tại Chống Sét Vinatec:
| Thông tin chi tiết | Giá trị / Báo giá |
| Tên sản phẩm đầy đủ |
Kim thu sét APEX R125 (Xuất xứ Thổ Nhĩ Kỳ) |
| Giá niêm yết | Chưa có thông tin công khai từ nhà sản xuất. |
| Giá ưu đãi dự án | Liên hệ 0868.744.989 |
| Giá theo số lượng / Nhà thầu M&E | Liên hệ 0868.744.989 |
| Giá đại lý phân phối | Liên hệ 0868.744.989 |
Ghi chú: Giá thiết bị có thể biến động theo tỷ giá nhập khẩu và số lượng đặt hàng cho từng dự án. Quý khách hàng vui lòng liên hệ Hotline 0868.744.989 để nhận báo giá chi tiết và mức chiết khấu tốt nhất.
Kim thu sét APEX R125 có xuất xứ từ đâu? Sản phẩm được nghiên cứu, thử nghiệm và sản xuất trực tiếp tại Thổ Nhĩ Kỳ bởi thương hiệu APEX .
Dòng chịu xả sét 200 kA của APEX R125 có ý nghĩa gì? Chỉ số này khẳng định kim APEX R125 chịu được dòng xung sét đập cực lớn lên tới 200 kA dạng sóng 10/350 µs mà không bị nóng chảy hay biến dạng cơ học .
Bán kính bảo vệ của kim APEX R125 ở độ cao h = 5m là bao nhiêu? Ở độ cao h = 5m, kim đạt bán kính bảo vệ Rp = 125m ở cấp LPL IV, Rp = 86m ở cấp LPL III, Rp = 76m ở cấp LPL II và Rp = 68m ở cấp LPL I .
Vật liệu inox 304 mạ crom tinh khiết mang lại độ bền ra sao? Lớp vỏ làm từ inox 304 mạ crom tinh khiết mang lại khả năng chống oxy hóa, chống chịu ăn mòn điện hóa mạnh mẽ trong môi trường công nghiệp .
Kim APEX R125 có đầy đủ chứng chỉ CO, CQ không? Chống Sét Vinatec cung cấp đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và bản sao Test Report HIZAL đi kèm theo từng đơn hàng .
Thời gian bảo hành của sản phẩm là bao nhiêu năm? Kim thu sét APEX R125 được áp dụng chính sách bảo hành chính hãng 10 năm .
Sản phẩm tuân theo tiêu chuẩn chất lượng nào? Kim tuân thủ tiêu chuẩn NF C 17-102 (2011), UNE 21186:2011 và tiêu chuẩn CE của Châu Âu .
Những công trình nào phù hợp nhất để chọn kim APEX R125? APEX R125 rất phù hợp cho các nhà xưởng quy mô lớn, trung tâm kho bãi logistics, trung tâm dữ liệu, trạm biến áp và các khu công nghiệp .
Kim thu sét APEX R125 Thổ Nhĩ Kỳ là giải pháp an toàn chống sét trực tiếp chủ động, chịu dòng xả cực đại 200 kA dành cho các công trình nhà xưởng quy mô lớn, trung tâm dữ liệu và hạ tầng công nghiệp . Thiết bị được chế tạo từ inox 304 mạ crom tinh khiết với chính sách bảo hành chính hãng 10 năm , giúp chủ đầu tư tối ưu chi phí thi công và đảm bảo các tiêu chí nghiệm thu PCCC .
Chống Sét Vinatec là đơn vị phân phối chính thức các dòng sản phẩm thương hiệu APEX tại Việt Nam . Chúng tôi cam kết cung cấp sản phẩm APEX R125 chính hãng 100%, đầy đủ hồ sơ CO, CQ, hóa đơn VAT và bản sao báo cáo thử nghiệm phòng cao áp HIZAL . Với kho hàng sẵn có tại Hà Nội và TP. Hồ Chí Minh, Vinatec hỗ trợ giao hàng nhanh, tư vấn bóc tách bản vẽ kỹ thuật và áp dụng mức giá chiết khấu thương mại ưu đãi cho các nhà thầu M&E[cite: 5].
Quý khách hàng vui lòng liên hệ bộ phận kỹ thuật của Vinatec để nhận tư vấn giải pháp, hỗ trợ đọc bản vẽ và nhận báo giá dự án ưu đãi nhất:
