Top 5 Thương Hiệu Kim Thu Sét Nhập Khẩu

Hệ thống chống sét trực tiếp là tấm lá chắn quan trọng nhất bảo vệ tính mạng con người, kết cấu công trình và các thiết bị điện tử đắt tiền khỏi nguy cơ sét đánh. Trong đó, kim thu sét (đầu thu lôi) đóng vai trò là điểm đón dòng sét chủ động hoặc thụ động để dẫn truyền dòng điện xuống bãi tiếp địa an toàn.

Tuy nhiên, trước sự đa dạng của thị trường hiện nay, việc lựa chọn đúng chủng loại kim thu sét đáp ứng tiêu chuẩn kỹ thuật TCVN 9385:2012 và NF C 17-102 là thách thức lớn đối với nhiều chủ đầu tư và kỹ sư M&E. Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu về các loại kim thu sét phổ biến, bảng tra bán kính bảo vệ Rp và hướng dẫn thi công đồng bộ đạt tiêu chuẩn kiểm định.

1. Phân Loại Các Loại Kim Thu Sét Phổ Biến Trên Thị Trường

Dựa trên nguyên lý hoạt động vật lý, các loại kim thu sét thương mại trên thế giới và tại Việt Nam được chia thành 3 nhóm công nghệ chính:

1.1. Kim thu sét cổ điển (Cột thu lôi Franklin)

Do Benjamin Franklin sáng minh, đây là phương pháp chống sét thụ động lâu đời nhất. Kim được làm bằng thanh kim loại nhọn (đồng thau, đồng đỏ hoặc inox 304) đặt tại điểm cao nhất của công trình.

• • Nguyên lý: Khi đám mây mang điện tích di chuyển qua, đầu kim nhọn tạo ra sự tập trung điện trường lớn hơn các điểm xung quanh, thu hút dòng sét đánh thẳng vào đầu kim.
  • Hạn chế: Bán kính bảo vệ hẹp (góc bảo vệ chỉ từ 30 độ đến 45 độ theo hình chóp nón). Để bảo vệ nhà xưởng diện tích rộng, cần lắp đặt hàng loạt kim và hệ thống dây dẫn liên kết phức tạp, làm tăng chi phí vật tư và giảm tính thẩm mỹ.

1.2. Kim thu sét phát tia tiên đạo sớm (Công nghệ ESE - Early Streamer Emission)

Đây là dòng kim thu sét chủ động thế hệ mới được áp dụng phổ biến nhất trong các công trình hiện đại.

• • Nguyên lý: Kim tích hợp bộ phát xung điện tử hoặc bộ tích năng lượng điện trường bên trong. Khi dông bão xuất hiện, điện trường khí quyển tăng cao, bộ phát xung sẽ kích hoạt và phóng ra tia tiên đạo đi lên (upward leader) sớm hơn so với các điểm nhọn thông thường từ ΔT = 15 µs đến 60 µs. Tia này chủ động đón kênh sét đi xuống (downward streamer), tạo thành đường dẫn dòng sét xuống đất.
  • Ưu điểm: Bán kính bảo vệ rộng lớn (lên đến 107m - 145m tùy model), chỉ cần 1 kim duy nhất cho cả tòa nhà hoặc nhà xưởng, tối ưu chi phí dây dẫn và nhân công.

1.3. Hệ thống làm giảm điện tích (Kim phân tán điện tích)

• • Nguyên lý: Thay vì thu hút dòng sét, loại thiết bị này gồm hàng ngàn điểm nhọn kim loại nhỏ nhằm giải phóng liên tục các điện tích ion trái dấu vào không khí. Việc này làm trung hòa điện tích giữa đám mây và mặt đất, ngăn chặn điện trường đạt đến ngưỡng phát sinh tia sét.

  • Ứng dụng: Thường dùng cho các trạm viễn thông, trạm radar, hoặc kho xăng dầu đòi hỏi tuyệt đối không xảy ra hiện tượng phóng điện dông sét tại khu vực bảo vệ.

Các loại kim thu sét

2. Bảng So Sánh Chi Tiết Kim Thu Sét Cổ Điển và Kim Thu Sét ESE

Tiêu chí kỹ thuật	Kim thu sét Cổ điển (Franklin)	Kim thu sét Tia tiên đạo (ESE)
Cơ chế hoạt động	Thụ động (Chờ sét đánh trúng)	Chủ động (Phát tia tiên đạo đón sét sớm)
Vùng bảo vệ	Hình chóp nón góc 30 đến 45 độ (Hẹp)	Hình cầu/chóp biến dạng, bán kính Rp lớn
Bán kính bảo vệ (Rp)	Rp tương đương chiều cao cột kim h	Rp từ 40m đến 145m
Số lượng kim cho 1.000m²	6 – 10 kim	1 kim duy nhất
Vật liệu chế tạo	Đồng thau, Đồng đỏ, Inox 304	Thép không gỉ 316L / Đồng mạ Crom cao cấp
Khả năng chịu dòng sét	Phụ thuộc tiết diện kim (thường 50 - 70 kA)	Kiểm định từ 100 kA đến 200 kA
Tiêu chuẩn áp dụng	TCVN 9385:2012 / BS 6651	NF C 17-102 / IEC 62305 / UNE 21186
Mức độ thẩm mỹ	Thấp (Nhiều dây cáp & cọc trên mái)	Cao (Gọn gàng, hiện đại)

3. Top 5 Thương Hiệu Kim Thu Sét Nhập Khẩu Uy Tín Được Tin Dùng Nhất

Dựa trên dữ liệu cung ứng dự án và độ ổn định thực tế tại thị trường Việt Nam, dưới đây là 5 thương hiệu kim thu sét ESE được các nhà thầu M&E đánh giá cao nhất:

3.1. Kim thu sét Liva (Thổ Nhĩ Kỳ)

Liva là thương hiệu phổ biến tại Việt Nam nhờ phân khúc giá hợp lý nhưng đáp ứng đầy đủ chứng chỉ chất lượng Châu Âu (CE, GOST) và tiêu chuẩn NF C 17-102.

• • Các model phổ biến: Liva LAP-CX040 (Rp = 61m), LAP-CX070 (Rp = 73m), LAP-BX125 (Rp = 84m), LAP-BX175 (Rp = 111m), LAP-AX210 (Rp = 131m).

  • Ứng dụng: Công trình dân dụng, nhà ở gia đình, trường học, nhà xưởng quy mô vừa.

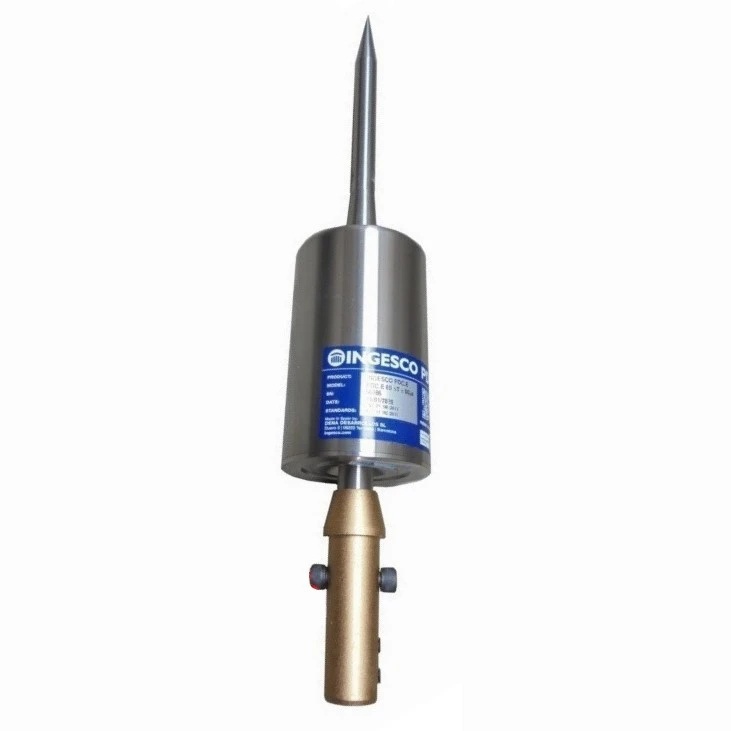

3.2. Kim thu sét Ingesco (Tây Ban Nha)

Ingesco là thương hiệu lâu đời từ Châu Âu, nổi tiếng với khả năng chịu dòng sét đỉnh cực lớn lên đến 200 kA (gấp đôi dòng sét trung bình 90 - 100 kA tại Việt Nam). Sản phẩm được chứng nhận bởi tập đoàn Bureau Veritas.

• • Các model phổ biến: Ingesco PDC 2.1 (Rp = 57m), PDC 3.1 (Rp = 63m), PDC 3.3 (Rp = 75m), PDC 5.3 (Rp = 101m).

  • Ứng dụng: KCN lớn, kho bãi hóa chất, trạm biến áp, tòa nhà cao tầng.

Kim thu sét Ingesco

3.3. Kim thu sét Bakiral (Thổ Nhĩ Kỳ)

Sản phẩm nổi bật với mức chi phí đầu tư tối ưu, độ bền inox chống ăn mòn hóa học cao, đạt tiêu chuẩn thử nghiệm xung sét NFC 17-102.

• • Các model phổ biến: Bakiral ALFA S ESE 15 (Rp = 64m), ALFA S ESE 30 (Rp = 79m), ALFA S ESE 60 (Rp = 107m).

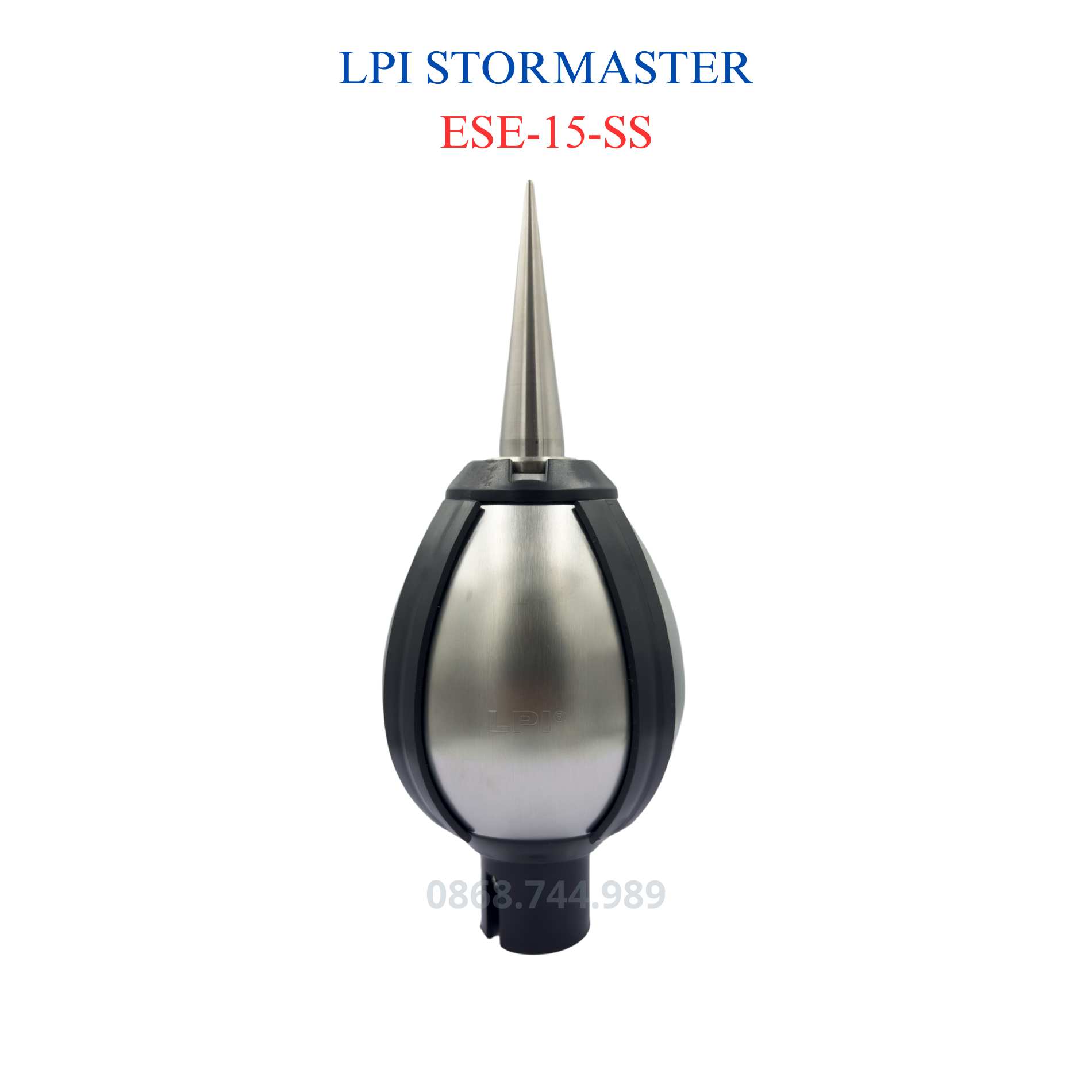

3.4. Kim thu sét Stormaster LPI (Úc)

Stormaster gây ấn tượng mạnh với thiết kế bầu tròn đặc trưng bằng hợp kim đúc tinh xảo, chuyên dùng cho các công trình yêu cầu khắt khe về mặt kiến trúc.

• • Các model phổ biến: Stormaster ESE-15, ESE-30, ESE-50, ESE-60 với bán kính bảo vệ tương ứng 51m, 71m, 95m, 107m.

  • Ứng dụng: Resort nghỉ dưỡng, sân golf, khách sạn 5 sao, biệt thự cao cấp.

Kim thu sét LPI

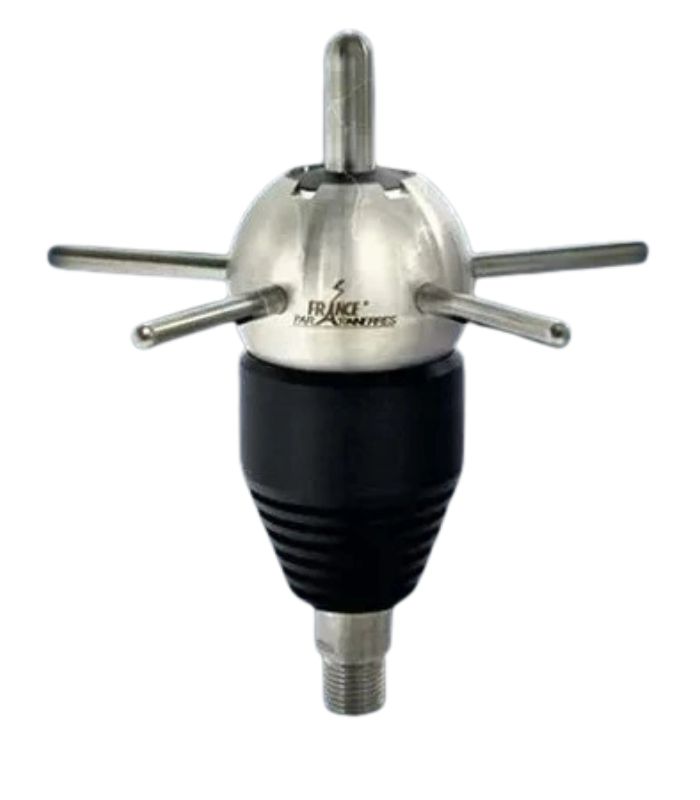

3.5. Kim thu sét Ioniflash / Prevectron (Pháp)

Dòng kim cao cấp chế tạo từ thép không gỉ 316L, hoạt động bề bỉ trong môi trường sương muối biển và hóa chất khắc nghiệt. Đạt chứng nhận khắt khe của Qualifoudre.

Kim thu sét Ioniflash

4. Khung Tiêu Chuẩn Kỹ Thuật Áp Dụng Cho Kim Thu Sét Tại Việt Nam

Mọi thiết kế và thi công lắp đặt kim thu sét tại Việt Nam bắt buộc phải tuân thủ hệ thống tiêu chuẩn kỹ thuật sau:

4.1. Tiêu chuẩn quốc gia TCVN 9385:2012 & TCVN 9358:2012

• • TCVN 9385:2012: Quy định hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho các công trình xây dựng. Tiêu chuẩn đưa ra các vùng rủi ro, khoảng cách an toàn chống phóng điện tản ngang và quy định giá trị điện trở tiếp địa hệ thống không được vượt quá 10 Ohm.

  • TCVN 9358:2012: Quy định chi tiết về thi công lắp đặt hệ thống nối đất thiết bị điện công nghiệp, đảm bảo đẳng thế (equipotential bonding) giữa bãi chống sét và hệ thống điện lưới.

4.2. Tiêu chuẩn quốc tế NF C 17-102 (Pháp) & IEC 62305

• • NF C 17-102:2011: Tiêu chuẩn gốc quy định về việc kiểm nghiệm và tính toán bán kính bảo vệ cho kim thu sét công nghệ ESE.

  • IEC 62305 (Phần 1 - 4): Tiêu chuẩn đánh giá rủi ro dông sét, phân chia cấp bảo vệ LPL (Lightning Protection Level I, II, III, IV) và các giải pháp chống sét lan truyền (SPD Type 1, Type 2).

5. Hướng Dẫn Tính Bán Kính Bảo Vệ Rp Chuẩn Kỹ Thuật

5.1. Công thức tính Rp theo NF C 17-102

Bán kính bảo vệ Rp của kim ESE phụ thuộc vào chiều cao h của đầu kim so với bề mặt cần bảo vệ và thời gian kích hoạt phát tia tiên đạo ΔT:

Công thức áp dụng khi chiều cao h >= 5m:

Rp(h) = Căn bậc hai của [ h x (2D - h) + ΔL x (2D + ΔL) ]

Trong đó:

• • h: Chiều cao thực tế từ đầu kim thu sét đến mặt phẳng cao nhất của công trình cần bảo vệ (đơn vị: mét).

  • D: Khoảng cách cầu lăn (khoảng cách nhảy sét) tính theo các cấp bảo vệ LPL:

    • LPL I (Cấp bảo vệ rất cao - Kho xăng, trạm điện): D = 20m

    • LPL II (Cấp bảo vệ cao - Tòa nhà công cộng): D = 30m

    • LPL III (Cấp bảo vệ tiêu chuẩn - Nhà xưởng, văn phòng): D = 45m

    • LPL IV (Cấp bảo vệ cơ bản - Nhà dân): D = 60m

  • ΔL: Độ dài quãng đường tiên đạo tăng thêm, tính bằng formula: ΔL = v x ΔT (trong đó v = 1 m/µs, ΔT tính bằng micro giây µs).

5.2. Bảng tổng hợp bán kính bảo vệ Rp tham chiếu (khi h = 5m)

Mã Kim Thu Sét	Xuất xứ	Thời gian ΔT	Rp (Cấp I - D=20m)	Rp (Cấp II - D=30m)	Rp (Cấp III - D=45m)	Rp (Cấp IV - D=60m)
Liva LAP-CX040	Thổ Nhĩ Kỳ	25 µs	31m	39m	50m	61m
Liva LAP-AX210	Thổ Nhĩ Kỳ	60 µs	79m	89m	102m	131m
Ingesco PDC 3.3	Tây Ban Nha	34 µs	42m	53m	65m	75m
Stormaster ESE-60	Úc	60 µs	79m	89m	99m	107m

6. Quy Trình Đồng Bộ Hệ Thống Tiếp Địa & Thi Công Hàn Hóa Nhiệt

Một cây kim thu sét hiện đại hoàn toàn vô tác dụng nếu bãi tiếp địa phía dưới không tiêu tản kịp thời dòng điện sét.

Các mắt xích bắt buộc trong hệ thống tiếp địa:

1. Cọc tiếp địa: Dùng cọc đồng nguyên chất hoặc cọc thép mạ đồng phi 16 dài 2.4m đóng sâu dưới lòng đất.

2. Hợp chất giảm điện trở (GEM/RR): Phủ xung quanh cọc tiếp địa tại các vùng đất bãi cát, đất đá có điện trở suất cao để giữ độ ẩm và hạ điện trở bãi tiếp địa nhanh chóng.

3. Mối nối bằng Hàn Hóa Nhiệt (Sunweld / Goldweld): Không dùng kẹp cơ khí bắt ốc cho các mối nối ngầm dưới đất. Phản ứng nhiệt nhôm phân tán khối đồng nóng chảy trên 2000 độ C đúc liền cọc và cáp thành một khối phân tử đồng nhất, chống oxy hóa và chịu dòng sét cực lớn mà không bị rã mối nối.

7. Hướng Dẫn Kiểm Tra, Đo Điện Trở Định Kỳ & Bảo Trì Hệ Thống Chống Sét

Theo tiêu chuẩn TCVN 9385:2012, hệ thống chống sét bắt buộc phải được kiểm định tối thiểu 12 tháng/lần trước mùa mưa dông.

Các bước kiểm định tiêu chuẩn:

1. Kiểm tra cảm quan: Rà soát độ chắc chắn của cột ăng-ten/mái dây dẫn, khớp nối đồng, thanh chữ L gắn kim. Kiểm tra xem thân kim có bị oxy hóa hay vỡ bộ phát tia ESE do sét đánh trùng lặp hay không.

2. Đo điện trở tiếp địa: Đấu nối máy đo chuyên dụng (Kyoritsu 4105A hoặc Hioki) theo phương pháp 3 cực (E - S - H). Nếu R > 10 Ohm, bắt buộc phải bổ sung cọc tiếp địa hoặc đổ thêm hợp chất GEM.

3. Ghi nhận bộ đếm sét (Lightning Counter): Ghi chép số lần sét đánh vào hệ thống để đánh giá tần suất và độ giam tải của công trình.

8. Các Câu Hỏi Thường Gặp Khi Chọn Mua Kim Thu Sét (FAQ)

8.1. Nhà dân 3-4 tầng có nhất thiết phải lắp kim thu sét ESE không?

Không bắt buộc, nhưng rất khuyên dùng. Dùng 1 kim ESE bán kính nhỏ (như Liva LAP-CX040 hoặc Bakiral ESE 15) sẽ bao phủ an toàn cho toàn bộ diện tích mái nhà, mái sân thượng và công trình phụ xung quanh mà không cần cắm nhiều cọc thu lôi cổ điển gây mất thẩm mỹ.

8.2. Bán kính bảo vệ Rp của kim thu sét là gì?

Rp là giới hạn khoảng cách không gian tính từ chân cột kim thu sét, mà trong phạm vi đó, xác suất sét đánh trực tiếp vào cấu trúc công trình được ngăn ngừa tối đa theo kiểm định của tiêu chuẩn NF C 17-102.

8.3. Có mấy loại cọc tiếp địa dùng chung với kim thu sét?

Có 3 loại chính:

1. 1. Cọc mạ đồng (Lõi thép, vỏ mạ đồng 25 - 254 microns - Phổ biến nhất).

   2. Cọc đồng nguyên chất (Đồng đỏ/Đồng thau - Dùng cho công trình trọng điểm).

   3. Cọc thép mạ kẽm nhúng nóng (Dùng cho vùng đất chua, hóa chất ăn mòn).

8.4. Nên chọn hàn hóa nhiệt hay kẹp nối cơ khí cho bãi tiếp địa?

Nên chọn Hàn Hóa Nhiệt. Kẹp cơ khí bằng đồng/inox dễ bị lỏng ốc do rãnh rung chấn mặt đất và bị ăn mòn điện hóa theo thời gian, làm tăng điện trở nối đất R. Hàn hóa nhiệt tạo ra mối liên kết phân tử vĩnh cữu không bị ăn mòn hay tăng điện trở.

9. Những Rủi Ro Về Chi Phí & An Toàn Khi Lắp Đặt Kim Thu Sét Kém Chất Lượng

Tránh mua các dòng kim thu sét trôi nổi không rõ nguồn gốc hoặc nhái thương hiệu Liva, Ingesco. Các loại kim nhái không có mạch phát xung tiên đạo ΔT thực tế, bản chất chỉ là thanh kim loại rỗng. Khi xảy ra sét đánh:

• • Dòng sét không được đón chủ động, dẫn đến sét đánh tản sang góc mái hoặc thiết bị trên mái.

  • Thiếu CO/CQ chứng nhận xuất xứ sẽ bị cơ quan Cảnh sát PCCC & CNCH từ chối nghiệm thu công trình.

  • Các công ty bảo hiểm sẽ từ chối bồi thường tổn thất cháy nổ nếu hệ thống chống sét không có biên bản kiểm định điện trở tiếp địa <= 10 Ohm hợp lệ.

-------🌱🌱🌱-------
