Nguyên Lý Hoạt Động Của Kim Thu Sét: Hiểu Đúng Để Lắp Đúng Chuẩn Kỹ Thuật

Sét là hiện tượng phóng điện tự nhiên trong khí quyển có năng lượng cực lớn, với dòng điện đỉnh có thể đạt từ 30 kA đến hơn 200 kA và nhiệt độ tại tâm dải sét lên tới 30.000 độ C. Nếu không có hệ thống bảo vệ, dòng sét đánh trực tiếp sẽ gây sụt lở kết trúc công trình, hỏng hóc toàn bộ hệ thống điện tử và đe dọa trực tiếp đến tính mạng con người.

Trong hệ thống chống sét trực tiếp, kim thu sét (đầu thu lôi) đóng vai trò là điểm đón năng lượng sét ở vị trí cao nhất. Tuy nhiên, nhiều người vẫn hiểu sai rằng kim thu sét chỉ đơn thuần là "thanh sắt cắm lên trời để hút sét". Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động của kim thu sét dựa trên cơ chế vật lý ion hóa, các quy chuẩn quốc gia TCVN 9385:2012, TCVN 9358:2012 và tiêu chuẩn quốc tế NF C 17-102.

1. Bản Chất Vật Lý Của Hiện Tượng Sét Đánh & Điện Trường Khí Quyển

Để hiểu nguyên lý hoạt động của kim thu sét, trước hết cần nắm rõ bản chất hình thành của một trận sét trực tiếp:

1. 1. Sự tích điện trong mây dông: Trong điều kiện thời tiết dông bão, sự tích tụ của các hạt nước và băng tạo ra các vùng điện tích trái dấu trong mây. Thông thường, phần đáy mây tích điện âm, còn mặt đất bên dưới do ảnh hưởng của cảm ứng điện từ sẽ tích điện dương.

   2. Sự gia tăng điện trường khí quyển: Bình thường, điện trường khí quyển duy trì khoảng 100 V/m đến 150 V/m. Khi mây dông xuất hiện, điện trường này tăng vọt lên mức 10 kV/m đến 20 kV/m.

   3. Hiện tượng hình thành dải sét: Khi điện trường vượt qua ngưỡng cách điện của không khí, mây dông phóng ra một dòng điện tích âm đi xuống gọi là kênh sét đi xuống (downward leader). Khi kênh sét này di chuyển gần mặt đất, các vật thể ở vị trí cao sẽ phóng ra các dòng điện tích dương đi lên gọi là tia tiên đạo đi lên (upward leader). Khi hai đường này gặp nhau, kênh dẫn điện hoàn chỉnh được thiết lập, tạo ra cú đánh sét trực tiếp với dòng điện cực lớn.

2. Phân Tích Nguyên Lý Hoạt Động Của Các Công Nghệ Kim Thu Sét

Dựa trên cơ chế tác động vật lý, kim thu sét hiện nay được chia thành 3 nhóm nguyên lý hoạt động chính:

2.1. Nguyên lý thu sét thụ động của Cột thu lôi Franklin cổ điển

Do nhà khoa học Benjamin Franklin sáng tạo từ thế kỷ 18, đây là phương pháp chống sét thụ động đơn giản nhất.

• • Nguyên lý: Kim được làm bằng kim loại dẫn điện tốt (đồng thau, đồng đỏ hoặc inox 304) với đầu nhọn đặt ở vị trí cao nhất của công trình. Nhờ hiệu ứng đầu nhọn (Point discharge effect), điện trường khí quyển tại đỉnh kim sẽ tập trung mật độ điện tích cao hơn các khu vực bằng phẳng xung quanh. Khi kênh sét đi xuống di chuyển đến gần, kim Franklin tạo điểm có điện trường mạnh nhất để thu hút dòng sét đánh thẳng vào đầu kim.

  • Hạn chế: Kim hoàn toàn thụ động, chỉ chờ kênh sét tiến đủ gần mới phát sinh tia đón. Do đó, góc bảo vệ của kim bị giới hạn trong khoảng 30 độ đến 45 độ theo hình chóp nón. Để bảo vệ một công trình diện tích rộng, nhà thầu phải thi công nhiều cọc kim và mạng dây cáp liên kết phức tạp.

2.2. Nguyên lý phát tia tiên đạo sớm (Công nghệ ESE - Early Streamer Emission) chủ động

Đây là công nghệ chống sét hiện đại được áp dụng phổ biến cho các tòa nhà, nhà xưởng và biệt thự hiện nay.

• • Nguyên lý: Kim thu sét ESE tích hợp một bộ tích năng lượng điện trường và bộ phóng xung ion bên trong thân kim. Khi dông bão xuất hiện, điện trường khí quyển tăng cao sẽ nạp năng lượng vào bộ tụ điện của kim. Đúng thời điểm kênh sét đi xuống sắp sửa hạ thấp, kim ESE sẽ chủ động giải phóng một luồng xung ion năng lượng cao, tạo ra tia tiên đạo đi lên (upward streamer) sớm hơn so với các điểm nhọn kim loại thông thường một khoảng thời gian ΔT (từ 15 µs đến 60 µs).

  • Ưu điểm: Nhờ phát tia tiên đạo chủ động đón sét từ khoảng cách xa, kim ESE tạo ra một vùng không gian bảo vệ an toàn (hình bán cầu/chóp biến dạng) rộng hơn rất nhiều so với kim cổ điển. Một kim ESE duy nhất có thể bảo vệ bán kính lên tới 107m đến 145m.

2.3. Nguyên lý phân tán điện tích (Giải phóng Ion trung hòa đám mây)

• • Nguyên lý: Thay vì thu hút dòng sét về phía mình, kim phân tán điện tích bao gồm hàng ngàn điểm nhọn kim loại nhỏ được thiết kế để giải phóng liên tục một lượng lớn ion trái dấu vào không khí khi dông bão tới. Luồng ion này làm trung hòa bớt mật độ điện tích âm của mây dông, ngăn không cho điện trường đạt đến ngưỡng bùng phát kênh sét trực tiếp tại khu vực bảo vệ.

  • Ứng dụng: Thường được trang bị cho các công trình đặc thù như trạm radar, trạm phát sóng viễn thông, kho chứa xăng dầu hóa chất — những nơi yêu cầu tuyệt đối không xảy ra hiện tượng phóng điện dông sét.

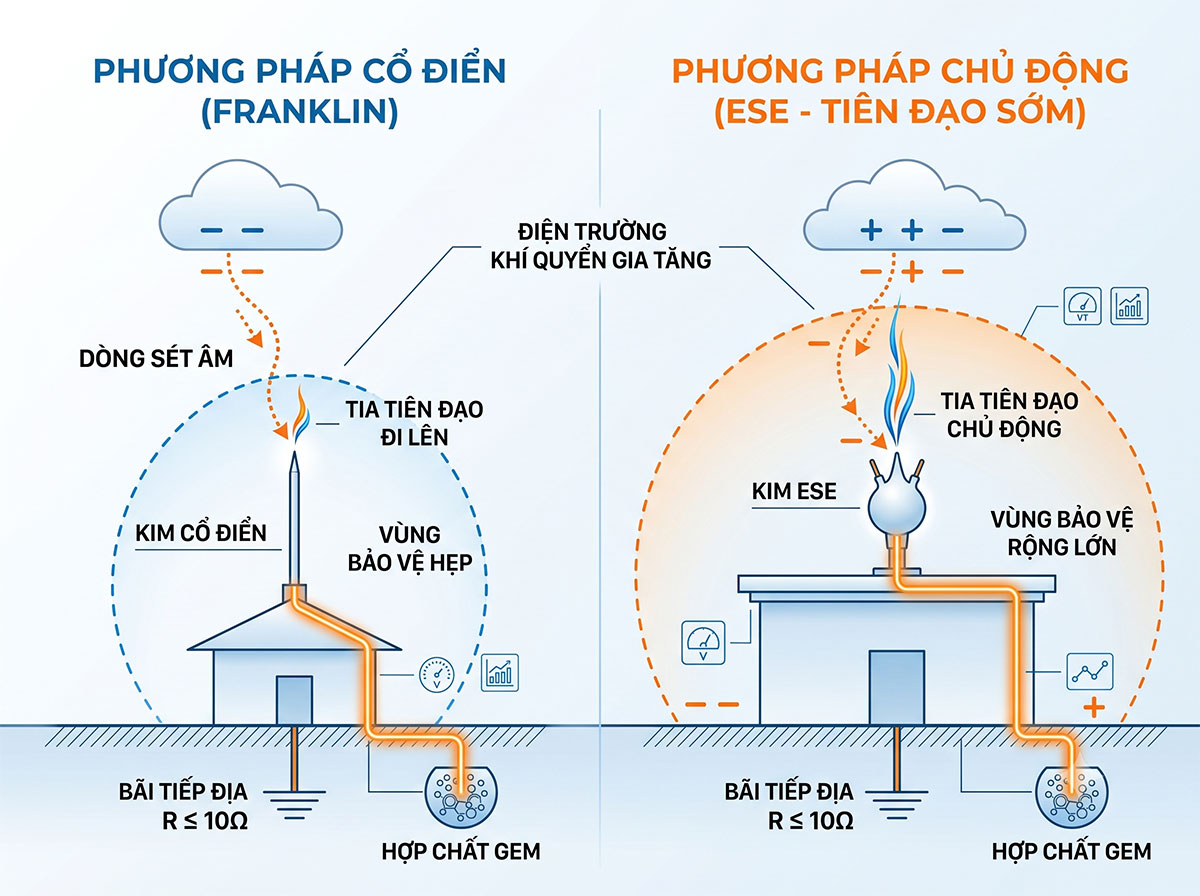

Nguyên lý hoạt động của kim thu sét

3. Bảng So Sánh Cơ Chế Hoạt Động: Kim Cổ Điển vs Kim ESE

4. Công Thức Kích Hoạt Tia Tiên Đạo & Bán Kính Bảo Vệ Rp Theo NF C 17-102

Theo tiêu chuẩn Pháp NF C 17-102, bán kính bảo vệ Rp của kim thu sét công nghệ ESE được xác định dựa trên chiều cao lắp đặt h và độ dài quãng đường tiên đạo tăng thêm ΔL.

Công thức áp dụng khi chiều cao h >= 5m:

Rp(h) = Căn bậc hai của [ h x (2D - h) + ΔL x (2D + ΔL) ]

Trong đó:

• • h: Chiều cao thực tế tính từ đầu kim thu sét đến mặt phẳng cao nhất của công trình cần bảo vệ (mét).

  • D: Khoảng cách cầu lăn (khoảng cách nhảy sét) phụ thuộc vào Cấp bảo vệ chống sét LPL (Lightning Protection Level):

    • LPL I (Cấp bảo vệ rất cao - Trạm xăng, kho đạn): D = 20m

    • LPL II (Cấp bảo vệ cao - Tòa nhà công cộng): D = 30m

    • LPL III (Cấp bảo vệ tiêu chuẩn - Nhà xưởng, văn phòng): D = 45m

    • LPL IV (Cấp bảo vệ cơ bản - Nhà dân gia đình): D = 60m

  • ΔL: Quãng đường tia tiên đạo đi lên phát ra sớm hơn, tính theo công thức: ΔL = v x ΔT. Trong đó v là vận tốc di chuyển của tia tiên đạo (v = 1 m/µs), và ΔT là thời gian phát tia tiên đạo sớm đo được trong phòng thí nghiệm xung sét (tính bằng micro giây µs).

Bảng tra bán kính bảo vệ Rp tham chiếu (khi h = 5m):

5. Khung Tiêu Chuẩn Pháp Lý Áp Dụng Cho Nguyên Lý Chống Sét Tại Việt Nam

Việc vận hành hệ thống chống sét theo đúng nguyên lý thiết kế bắt buộc phải đáp ứng hệ thống quy chuẩn kỹ thuật quốc gia và quốc tế:

5.1. Quy chuẩn TCVN 9385:2012 và TCVN 9358:2012

• • TCVN 9385:2012: Quy chuẩn quốc gia về hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng. Tiêu chuẩn quy định rõ vị trí đặt kim thu sét, quy cách dây dẫn sét và yêu cầu bắt buộc điện trở tiếp địa hệ thống không được vượt quá 10 Ohm.

  • TCVN 9358:2012: Quy chuẩn thi công và lắp đặt hệ thống nối đất thiết bị điện công nghiệp, đảm bảo liên kết đẳng thế giữa hệ thống tiếp địa chống sét và tiếp địa an toàn điện lưới.

5.2. Tiêu chuẩn quốc tế NF C 17-102 (Pháp) và IEC 62305

• • NF C 17-102:2011: Tiêu chuẩn hàng đầu thế giới chuyên biệt cho việc đánh giá, thử nghiệm xung điện tích và tính toán bán kính bảo vệ của kim thu sét ESE.

  • IEC 62305 (Phần 1 - 4): Tiêu chuẩn kiểm soát rủi ro dông sét toàn diện, tích hợp bảo vệ chống sét trực tiếp và hệ thống chống sét lan truyền (SPD Type 1/2) cho dòng điện tử.

6. Mắt Xích Tiếp Địa & Công Nghệ Hàn Hóa Nhiệt: Tiêu Tản Dòng Sét An Toàn

Nguyên lý thu sét chỉ phát huy hiệu quả bảo vệ an toàn khi dòng năng lượng sét được tiêu tản nhanh chóng vào lòng đất. Kim thu sét ESE dù hiện đại đến đâu cũng trở nên vô tác dụng nếu bãi tiếp địa bị đứt gãy hoặc có điện trở quá cao.

[Kim Thu Sét ESE] ---> [Dây Dẫn Sét Cáp Đồng 50-70mm²] ---> [Hộp Kiểm Tra Điện Trở] ---> [Bãi Tiếp Địa Hàn Hóa Nhiệt (R <= 10 Ohm)]

Các mắt xích quan trọng trong nguyên lý dẫn - tiêu tản sét:

1. 1. Dây dẫn thoát sét: Dùng cáp đồng bọc bện nhiều sợi tiết diện tối thiểu 50mm² đến 70mm² để truyền tải dòng điện cao áp mà không bị nóng chảy hay phát sinh tia lửa điện tản ngang.

   2. Cọc tiếp địa & Hợp chất GEM: Cọc thép mạ đồng phi 16 dài 2.4m được đóng sâu xuống đất, kết hợp đổ hợp chất giảm điện trở GEM/RR xung quanh để duy trì độ ẩm và duy trì giá trị điện trở tiếp địa luôn đạt R <= 10 Ohm.

   3. Mối nối Hàn Hóa Nhiệt (Sunweld / Goldweld): Dùng phản ứng nhiệt nhôm tạo nhiệt độ trên 2000 độ C để đúc liền cáp đồng và cọc tiếp địa thành khối phân tử đồng nhất. Phương pháp này loại bỏ hoàn toàn hiện tượng ăn mòn điện hóa và rã mối nối cơ khí, đảm bảo nguyên lý tiêu tản dòng sét luôn thông suốt qua hàng chục năm.

7. Top 5 Thương Hiệu Kim Thu Sét ESE Ứng Dụng Nguyên Lý Tiên Đạo Uy Tín Nhất

Dưới đây là 5 thương hiệu kim thu sét chủ động nhập khẩu được ứng dụng phổ biến nhất tại các dự án Việt Nam nhờ đáp ứng nguyên lý ESE chuẩn quốc tế:

1. 1. Kim thu sét Liva (Thổ Nhĩ Kỳ): Dòng kim phổ biến nhất thị trường, mức giá tối ưu cho công trình dân dụng và nhà xưởng. Đạt chứng chỉ CE và thử nghiệm xung sét NFC 17-102. các mã chủ lực: LAP-CX040, LAP-BX175, LAP-AX210.

   2. Kim thu sét Bakiral (Thổ Nhĩ Kỳ): Chế tạo từ inox chống ăn mòn cao, tích hợp bộ phát xung tiên đạo độ bền cao. Mã phổ biến: ALFA S ESE 15, ESE 30, ESE 60.

   3. Kim thu sét Ingesco (Tây Ban Nha): Thương hiệu cao cấp Châu Âu với khả năng chịu dòng sét thử nghiệm cực lớn lên tới 200 kA, chứng nhận bởi Bureau Veritas. Mã phổ biến: PDC 2.1, PDC 3.3, PDC 5.3.

   4. Kim thu sét Stormaster LPI (Úc): Thiết kế dạng bầu đúc hợp kim sang trọng, chuyên dùng cho biệt thự, resort, sân golf và các công trình kiến trúc cao cấp. Mã phổ biến: ESE-15, ESE-30, ESE-60.

   5. Kim thu sét Prevectron / Ioniflash (Pháp): Dòng kim chống sét cao cấp hàng đầu chế tạo bằng thép không gỉ 316L, hoạt động bề bỉ trong môi trường biển và nhà máy hóa chất khắc nghiệt.

8. Quy Trình Kiểm Tra Nguyên Lý Hoạt Động & Bảo Trì Hệ Thống Định Kỳ

Để đảm bảo bộ phát xung ESE và hệ thống tiếp địa vận hành đúng nguyên lý, tiêu chuẩn TCVN 9385:2012 quy định công tác bảo trì phải thực hiện định kỳ 12 tháng/lần trước mùa mưa bão.

Các bước kiểm tra kỹ thuật:

1. 1. Kiểm tra cơ học & cảm quan: Rà soát cột ăng-ten, kẹp giữ cáp, khớp nối xà gồ và thân kim thu sét xem có bị nghiêng đổ hay oxy hóa bề mặt do thời tiết.

   2. Đo kiểm tra điện trở nối đất: Sử dụng máy đo điện trở tiếp địa chuyên dụng 3 cực (Kyoritsu 4105A hoặc Hioki) để xác định giá trị R. Nếu R > 10 Ohm, cần bổ sung cọc tiếp địa hoặc bơm thêm hóa chất giảm điện trở GEM.

   3. Kiểm tra bộ đếm sét & Thiết bị phát xung: Đọc thông số máy đếm sét (Lightning Counter) để biết số lần hệ thống đã thu đón sét. Sử dụng máy thử kim chuyên dụng của hãng để phát xung kiểm tra xem bộ tụ ion bên trong kim ESE có còn hoạt động bình thường hay không.

9. Các Câu Hỏi Thường Gặp Về Nguyên Lý Kim Thu Sét (FAQ)

9.1. Lắp kim thu sét có làm nhà bị sét đánh nhiều hơn không?

Không. Kim thu sét không gia tăng tần suất dông sét đánh vào công trình. Bản chất kim thu sét chỉ tạo ra một điểm đón dòng điện sét an toàn tại vị trí được chủ động tính toán trước, thay vì để dòng sét đánh tự do vào mái nhà, thiết bị điện hay kết cấu bê tông.

9.2. Kim thu sét ESE có cần cắm điện hoặc dùng pin để hoạt động không?

Không. Kim thu sét ESE vận hành hoàn toàn tự động nhờ nguyên lý tự nạp năng lượng từ chính điện trường khí quyển tăng cao trong dông bão. Kim không sử dụng pin hay nguồn điện lưới bên ngoài.

9.3. Làm sao biết bộ phát xung ESE trong kim thu sét còn hoạt động tốt?

Các kỹ sư M&E sử dụng máy kiểm tra kim chuyên dụng (Tester) do chính hãng sản xuất cấp. Thiết bị này phát ra dòng điện thử nghiệm để đo đáp ứng xung ion của kim; nếu máy báo đèn xanh tức là mạch kích xung ESE bên trong vẫn hoạt động hoàn hảo.

9.4. Hàn hóa nhiệt và kẹp cơ khí: Phương pháp nào giúp tiêu tản dòng sét tốt hơn?

Hàn Hóa Nhiệt. Kẹp cơ khí bắt ốc dễ bị rỉ sét, lỏng do rung chấn và tăng điện trở theo thời gian. Hàn hóa nhiệt nung chảy cáp và cọc thành khối đồng thống nhất, đảm bảo dòng điện sét tiêu tản nhanh nhất mà không gây nổ mối nối ngầm dưới đất.

10. Những Sai Lầm Rủi Ro Khi Lắp Đặt Kim Thu Sét Kém Chất Lượng Hoặc Hàng Giả

Sử dụng kim thu sét giả, kém chất lượng hoặc thi công sai nguyên lý sẽ dẫn tới hậu quả cực kỳ nghiêm trọng:

• • Nguy cơ phóng điện ngược: Kim nhái không có mạch ESE thực tế sẽ không phát được tia tiên đạo chủ động, khiến dòng sét đánh tản sang các góc mái hoặc thiết bị điện tử trên mái.

  • Bãi tiếp địa không đạt chuẩn (R > 10 Ohm): Khi sét đánh vào kim nhưng bãi tiếp địa không tiêu tản kịp, dòng năng lượng hàng chục ngàn Ampe sẽ dội ngược lại hệ thống điện gia đình, gây cháy nổ trạm biến áp, tivi, điều hòa và gây hỏa hoạn.

  • Từ chối bồi thường bảo hiểm: Cơ quan PCCC sẽ từ chối nghiệm thu công trình và các đơn vị bảo hiểm có quyền từ chối bồi thường tổn thất tài sản nếu hệ thống chống sét thi công sai tiêu chuẩn TCVN 9385:2012 hoặc không có giấy tờ chứng nhận CO/CQ hợp lệ.
