Sét đánh trực tiếp là một trong những thiên tai có sức phá hoại khủng khiếp nhất đối với kết cấu hạ tầng và an toàn tính mạng con người. Tuy nhiên, trong thực tế phân phối vật tư chống sét, CHỐNG SÉT VINATEC ghi nhận rất nhiều trường hợp chủ đầu tư hoặc đơn vị thi công mắc phải những sai lầm nghiêm trọng trong quá trình lắp đặt kim thu sét.

Một hệ thống chống sét thi công sai kỹ thuật không những không có tác dụng bảo vệ, mà còn trở thành "bẫy điện" cực kỳ nguy hiểm, làm gia tăng nguy cơ phóng điện tản ngang và gây cháy nổ toàn bộ hệ thống điện nội bộ. Bài viết này sẽ phân tích chi tiết 7 sai lầm tử huyệt khi thi công chống sét trực tiếp, đối chiếu theo quy chuẩn TCVN 9385:2012, TCVN 9358:2012 và hướng dẫn giải pháp khắc phục chuẩn M&E.

1. Tổng Quan Về An Toàn Chống Sét Công Trình

Theo tiêu chuẩn kỹ thuật quốc gia, chống sét là mảng nội dung thuộc nhóm YMYL (Your Money or Your Life) - ảnh hưởng trực tiếp đến tính mạng con người, an toàn phòng cháy chữa cháy (PCCC) và tài sản doanh nghiệp. Dòng điện sét khi đánh vào công trình có thể đạt cường độ đỉnh từ 30.000A đến hơn 200.000A với nhiệt độ tại tâm dòng phóng đạt gần 30.000 độ C.

Nếu hệ thống thu đón và tiêu tản dòng sét không vận hành chuẩn xác theo các định luật điện từ học, năng lượng khổng lồ này sẽ tìm những đường dẫn có điện trở thấp nhất (như đường cáp điện, ống nước kim loại, khung sắt mái tôn) để phóng điện, gây tử vong cho người vận hành và làm sụp đổ hoàn toàn trung tâm dữ liệu, máy móc nhà xưởng.

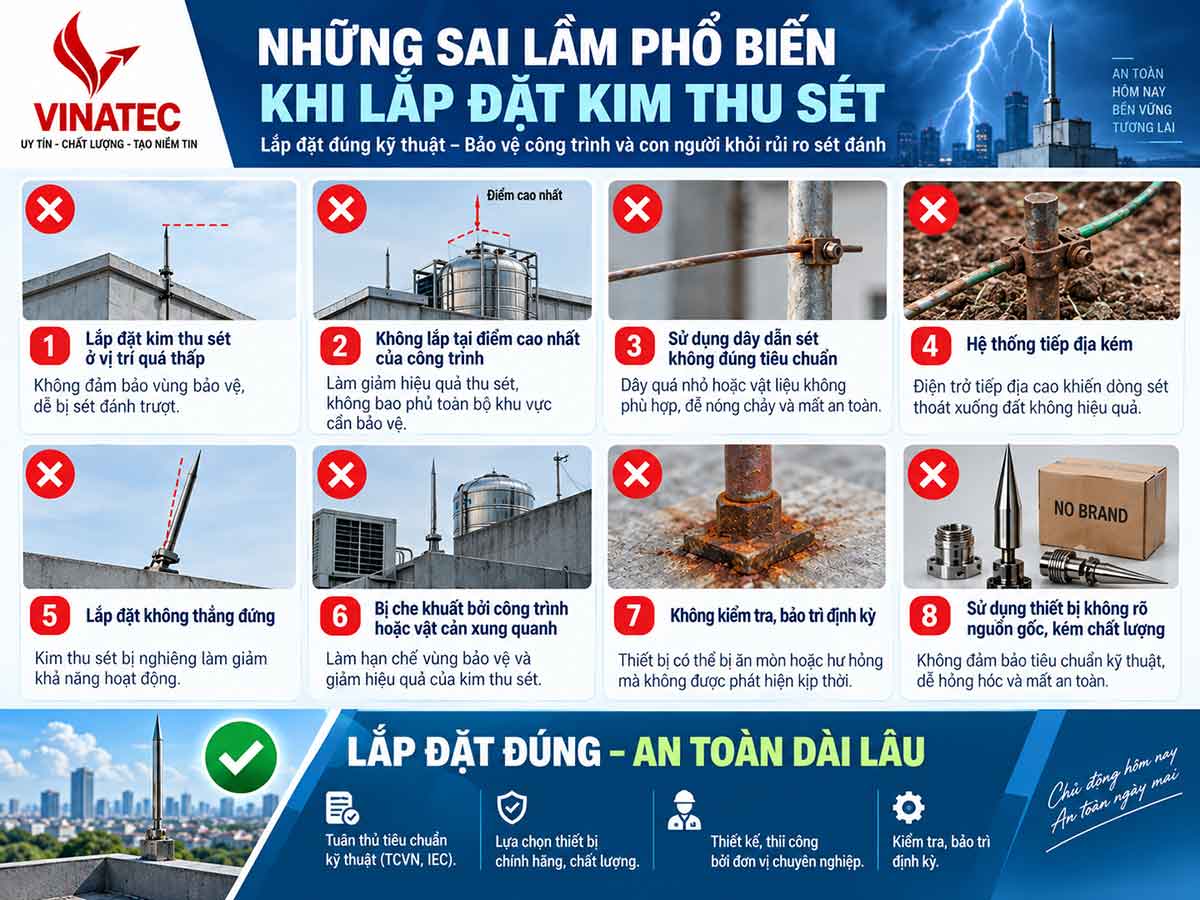

2. Top 7 Sai Lầm Tử Huyệt Khi Thi Công Lắp Đặt Kim Thu Sét

2.1. Sai lầm 1: Tính toán sai bán kính bảo vệ Rp và chọn sai chiều cao cột kim h

Nhiều đơn vị thi công chỉ chọn kim thu sét theo "kinh nghiệm" mà không dựa trên công thức toán học theo tiêu chuẩn NF C 17-102.

• Nguyên nhân: Không xác định đúng Cấp bảo vệ chống sét (LPL I, II, III, IV) phù hợp với công trình. Ví dụ: Kho xăng dầu bắt buộc áp dụng Cấp I (khoảng cách cầu lăn D = 20m), nhưng lại tính theo Cấp IV (D = 60m).

• Hậu quả: Bán kính bảo vệ thực tế Rp nhỏ hơn diện tích công trình, khiến các góc mái hoặc công trình phụ phía dưới hoàn toàn bị bỏ trống, nằm ngoài vùng an toàn đón sét.

2.2. Sai lầm 2: Bãi tiếp địa không đạt điện trở mục tiêu (R > 10 Ohm)

Đây là sai lầm phổ biến nhất tại các vùng đất bãi cát, đất đá vôi có điện trở suất cao.

• Nguyên nhân: Đóng quá ít cọc tiếp địa, cọc đóng quá nông, hoặc không sử dụng hợp chất giảm điện trở (GEM/RR) ở những vùng đất khô hạn.

• Hậu quả: Theo TCVN 9385:2012, điện trở tiếp địa hệ thống chống sét bắt buộc không được vượt quá 10 Ohm (hoặc R <= 4 Ohm với công trình đặc thù). Khi R > 10 Ohm, năng lượng sét không thể tiêu tản vào đất mà sẽ bùng phát hiện tượng phóng điện ngược (Flashover) dội ngược lại hệ thống điện công trình.

2.3. Sai lầm 3: Uốn cong cáp thoát sét gập góc dưới 90 độ

Khi đi dây cáp đồng từ mái xuống bãi tiếp địa, thợ thi công thường uốn cáp ôm sát theo gờ tường hoặc dầm bê tông tạo thành các góc gập nhọn (góc nhỏ hơn 90 độ).

• Nguyên nhân: Thiếu kiến thức về hiện tượng cảm ứng điện từ và suất điện động tự cảm khi dòng điện sét có độ dốc cực cao (di/dt) chạy qua.

• Hậu quả: Tại các góc uốn nhọn, từ trường tăng vọt đột ngột làm dòng sét "phóng ra khỏi vỏ bọc cách điện" của cáp, đánh xuyên thủng tường gạch hoặc kết cấu bê tông xung quanh. Quy tắc bắt buộc: Cáp thoát sét phải đi thẳng nhất có thể, bán kính uốn cong phải đạt R >= 20cm và góc uốn không được nhỏ hơn 90 độ.

2.4. Sai lầm 4: Vi phạm khoảng cách an toàn chống phóng điện tản ngang

Lắp đặt dây cáp thoát sét hoặc kim thu sét quá gần các vật thể kim loại trên mái như: bồn nước inox, khung pin năng lượng mặt trời (Solar), hệ thống ống thông gió, ăng-ten.

• Hậu quả: Dòng sét dòng lớn chạy qua cáp thoát sét sẽ phóng điện tản ngang sang các kết cấu kim loại lân cận do chênh lệch điện thế cực lớn, biến các thiết bị trên mái thành điểm truyền dẫn sét vào bên trong nhà.

2.5. Sai lầm 5: Dùng kẹp cơ khí siết ốc cho mối nối ngầm thay vì hàn hóa nhiệt

Sử dụng kẹp đồng ốc vặn cơ khí để nối cọc tiếp địa mạ đồng với cáp đồng trần ngầm dưới lòng đất.

• Hậu quả: Sau 12 - 24 tháng, môi trường ẩm ướt trong đất sẽ gây ra hiện tượng ăn mòn điện hóa và oxy hóa bề mặt tiếp xúc. Các ốc siết bị lỏng do rãnh rung chấn mặt đất, làm mối nối bị đứt gãy hoặc điện trở tiếp địa tăng đột biến từ 3 Ohm lên 50 - 100 Ohm mà không hề hay biết.

2.6. Sai lầm 6: Xem nhẹ hệ thống chống sét lan truyền (SPD) cho nguồn điện và tín hiệu

Lắp đặt kim thu sét trực tiếp nhưng hoàn toàn bỏ qua thiết bị chống sét lan truyền (SPD Type 1/2) tại tủ điện tổng.

• Hậu quả: Kim thu sét chỉ bảo vệ công trình khỏi cú đánh trực tiếp vào kết cấu xây dựng. Khi sét đánh vào đường dây điện lực hoặc cáp viễn thông cách nhà hàng trăm mét, xung điện cao áp vẫn lan truyền theo đường dây đi vào làm cháy sạch bo mạch máy tính, tivi, inverter solar và hệ thống điều khiển PLC nhà xưởng.

2.7. Sai lầm 7: Mua phải kim thu sét ESE hàng giả, hàng nhái không có CO/CQ

Trang bị các dòng kim ESE trôi nổi trên thị trường không có chứng chỉ thử nghiệm xung sét độc lập.

• Hậu quả: Các loại kim nhái bản chất chỉ là thanh kim loại rỗng, không có bộ tích tụ điện trường và mạch phóng xung tiên đạo Delta T thực tế. Khi xảy ra dông sét, kim hoàn toàn thụ động hoặc mất khả năng phát xung chủ động, làm mất hoàn toàn hiệu lực của bán kính bảo vệ Rp theo thiết kế.

3. Bảng So Sánh Tác Hại Thi Công Lỗi: Kẹp Cơ Khí vs Hàn Hóa Nhiệt

4. Khung Tiêu Chuẩn Kỹ Thuật Áp Dụng Để Tránh Sai Lầm Thi Công

Để đảm bảo hệ thống chống sét vận hành an toàn 100%, mọi công tác thiết kế và thi công bắt buộc phải chiếu theo hệ thống tiêu chuẩn pháp lý:

4.1. Tiêu chuẩn quốc gia TCVN 9385:2012 & TCVN 9358:2012

• TCVN 9385:2012: Tiêu chuẩn quy định quy cách chọn vật liệu dẫn sét, bán kính uốn cong cáp, khoảng cách chống phóng điện tản ngang và bắt buộc duy trì giá trị điện trở tiếp địa R <= 10 Ohm.

• TCVN 9358:2012: Quy định chi tiết phương pháp đóng cọc tiếp địa, kỹ thuật liên kết đẳng thế và quy trình đo thử nghiệm điện trở nối đất thiết bị công nghiệp.

4.2. Tiêu chuẩn quốc tế NF C 17-102 & IEC 62305

• NF C 17-102:2011 (Pháp): Quy định tiêu chí kiểm định xung sét và công thức toán học tính bán kính bảo vệ Rp chuẩn xác cho các dòng kim ESE.

• IEC 62305: Tiêu chuẩn quốc tế về phân vùng rủi ro chống sét (LPZ) và quy hoạch lắp đặt tầng cắt lọc sét SPD cho hạ tầng CNTT.

5. Quy Trình 4 Bước Khắc Phục & Nâng Cấp Hệ Thống Chống Sét Đạt Chuẩn

Nếu phát hiện hệ thống chống sét hiện tại bị thi công lỗi, nhà thầu cần triển khai ngay quy trình 4 bước khắc phục chuẩn kỹ thuật:

[Bước 1: Khảo sát & Đo R] ---> [Bước 2: Tái tính toán Rp] ---> [Bước 3: Cải tạo Bãi tiếp địa & Hàn hóa nhiệt] ---> [Bước 4: Lắp SPD & Nghiệm thu PCCC]

1. Bước 1 — Khảo sát & Đo điện trở: Dùng máy đo chuyên dụng rà soát toàn bộ đường đi dây cáp, kiểm tra khoảng cách an toàn và đo điện trở tiếp địa hiện tại.

2. Bước 2 — Tái tính toán bán kính bảo vệ: Đối chiếu độ cao cột kim h thực tế với thiết kế, nâng độ cao cột ăng-ten nếu diện tích bảo vệ Rp bị thiếu hụt.

3. Bước 3 — Cải tạo bãi tiếp địa: Đóng bổ sung cọc tiếp địa mạ đồng phi 16 dài 2.4m, rải hợp chất giảm điện trở GEM/RR vào rãnh tiếp địa và tiến hành hàn hóa nhiệt toàn bộ mối nối ngầm.

4. Bước 4 — Lắp bổ sung SPD & Đo nghiệm thu: Lắp bổ sung thiết bị chống sét lan truyền tại tủ điện tổng và đo lại điện trở đảm bảo R <= 10 Ohm trước khi lập biên bản nghiệm thu PCCC.

6. Hướng Dẫn Đo Điện Trở Tiếp Địa & Bảo Trì Định Kỳ Theo TCVN 9358:2012

Bảo trì định kỳ là quy định bắt buộc 12 tháng/lần trước mùa mưa dông theo điều 8 TCVN 9385:2012.

Quy trình đo điện trở tiếp địa 3 cực (E - S - H):

1. Cắt kết nối hộp kiểm tra điện trở để cách ly bãi tiếp địa khỏi hệ thống dây dẫn trên mái.

2. Cắm 2 cọc đo phụ: Cọc dòng (H) cách bãi tiếp địa 20m, cọc áp (S) cách bãi tiếp địa 10m trên một đường thẳng.

3. Bật máy đo điện trở tiếp địa (Kyoritsu 4105A hoặc Hioki) ở thang đo AC.

4. Ghi nhận giá trị R:

   • Nếu R <= 10 Ohm: Hệ thống đạt chuẩn an toàn.

   • Nếu R > 10 Ohm: Bắt buộc phải vệ sinh rãnh, bổ sung cọc hoặc đổ thêm hợp chất GEM.

7. Case Study Thực Tế: Sửa Chữa Hệ Thống Chống Sét Bị Phóng Điện Ngược Cho Nhà Xưởng

• Hiện trạng sự cố: Một nhà xưởng linh kiện điện tử tại KCN Tân Bình (TP.HCM) bị cháy toàn bộ tủ điều khiển tự động hóa PLC sau một trận dông bão lớn, mặc dù trên mái đã lắp 1 kim thu sét ESE.

• Kết quả khảo sát kỹ thuật của VINATEC:

  1. Cáp thoát sét 50mm2 đi ôm sát máng cáp điện động lực (vi phạm khoảng cách an toàn chống phóng điện tản ngang).

  2. Bãi tiếp địa bị đứt mối kẹp ốc đồng ngầm, điện trở tiếp địa đo được vọt lên 28.5 Ohm.

• Phương án khắc phục của VINATEC:

  • Đi lại toàn bộ tuyến cáp thoát sét ra góc tường riêng biệt, duy trì khoảng cách an toàn lớn hơn 1m với hệ thống cáp điện.

  • Đóng bổ sung 5 cọc mạ đồng, rải 4 bao hợp chất GEM và hàn hóa nhiệt bằng thuốc hàn Sunweld toàn bộ mối nối.

  • Sau cải tạo, điện trở tiếp địa hạ xuống còn 2.1 Ohm, hệ thống vận hành an toàn tuyệt đối qua 3 mùa mưa bão tiếp theo.

8. Các Câu Hỏi Thường Gặp Về Lỗi Thi Công Kim Thu Sét (FAQ)

8.1. Lắp sai kim thu sét có làm nhà dễ bị sét đánh hỏng thiết bị hơn không?

Có. Thi công sai kỹ thuật khiến dòng sét không thể tiêu tản xuống đất mà sẽ phóng điện tản ngang sang máng cáp, khung kim loại hoặc đường dây điện, gây cháy nổ thiết bị điện tử nghiêm trọng hơn cả khi không lắp.

8.2. Điện trở tiếp địa đo được 15 Ohm thì xử lý bằng cách nào nhanh nhất?

Cần đóng bổ sung cọc tiếp địa mạ đồng phi 16 dài 2.4m cách cọc cũ tối thiểu 2.4m, kết hợp rãnh đổ hợp chất giảm điện trở GEM để hạ điện trở về mức R <= 10 Ohm.

8.3. Dây dẫn thoát sét bằng cáp đồng trần và cáp bọc PVC loại nào tốt hơn?

Nên chọn cáp đồng bọc PVC (50 - 70 mm2). Lớp bọc PVC giúp cách điện tản ngang tốt hơn, bảo vệ cáp khỏi oxy hóa thời tiết và tránh hiện tượng phóng điện sang các kết cấu kim loại xung quanh.

8.4. Tại sao bãi tiếp địa chống sét và bãi tiếp địa điện lưới phải nối đẳng thế?

Nối đẳng thế (Equipotential bonding) qua van đẳng thế (Spark Gap) giúp triệt tiêu sự chênh lệch điện thế giữa đất chống sét và đất điện lưới khi có dòng sét đánh xuống, ngăn chặn dòng điện cao áp xông ngược vào làm hỏng thiết bị điện tử.

9. Những Rủi Ro Pháp Lý & Chi Phí Ẩn Khi Hệ Thống Chống Sét Không Đạt Nghiệm Thu

Thi công sai tiêu chuẩn chống sét không chỉ đe dọa an toàn tính mạng mà còn mang lại rủi ro pháp lý nặng nề cho chủ đầu tư:

• Bị từ chối nghiệm thu PCCC: Cơ quan Cảnh sát PCCC & CNCH sẽ không cấp phép hoạt động cho công trình nếu biên bản đo điện trở tiếp địa > 10 Ohm hoặc kim thu sét thiếu chứng nhận CO/CQ bản gốc.

• Từ chối bồi thường bảo hiểm cháy nổ: Các công ty bảo hiểm có quyền từ chối toàn bộ khoản bồi thường tài sản hàng tỷ đồng nếu kết luận giám định cho thấy sự cố cháy nổ xuất phát từ hệ thống chống sét thi công sai tiêu chuẩn TCVN 9385:2012.

Toàn bộ vật tư kim thu sét ESE (Liva, Ingesco, Bakiral), cọc tiếp địa mạ đồng, hợp chất GEM và thuốc hàn hóa nhiệt Sunweld/Goldweld đều được phân phối chính hãng tại hệ thống kho CHỐNG SÉT VINATEC ở Hà Nội và TP.HCM với đầy đủ hồ sơ CO/CQ bản gốc và tư vấn M&E chuyên sâu.
