Trên thị trường có rất nhiều loại kim thu sét gồm kim cổ điển (Franklin) và kim hiện đại sử dụng công nghệ phát xạ sớm (ESE). Mỗi loại được phân tích chi tiết về cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế.
Mục lục
Kim thu sét là gì
Kim thu sét là thiết bị quan trọng trong hệ thống chống sét, đóng vai trò thu dòng sét đánh xuống và dẫn truyền an toàn xuống đất, bảo vệ con người và tài sản. Trên thị trường hiện nay có nhiều loại kim thu sét với nguyên lý hoạt động và cấu tạo khác nhau. Việc hiểu rõ đặc điểm của từng loại sẽ giúp bạn lựa chọn đúng sản phẩm cho từng công trình.
Kim Thu Sét Cổ Điển
Kim thu sét cổ điển hay còn gọi là kim Franklin, được phát minh bởi Benjamin Franklin từ thế kỷ 18 và vẫn được sử dụng đến ngày nay.
Cấu Tạo và Nguyên Lý Hoạt Động
-
Cấu tạo đơn giản gồm một mũi kim nhọn bằng kim loại (thường là đồng hoặc inox) gắn trên cột thu sét.
-
Nguyên lý: Khi sét hình thành, kim sẽ thu dòng điện và truyền xuống hệ thống tiếp địa qua dây dẫn.
Ưu Nhược Điểm
Ưu điểm:
-
Giá thành rẻ
-
Dễ lắp đặt và thay thế
Nhược điểm:
-
Phạm vi bảo vệ nhỏ, chỉ phù hợp với công trình thấp
-
Hiệu quả phụ thuộc nhiều vào chiều cao lắp đặt và môi trường
Ứng Dụng Thực Tế
-
Nhà dân dụng 1–2 tầng
-
Công trình nhỏ, biệt thự, kho chứa

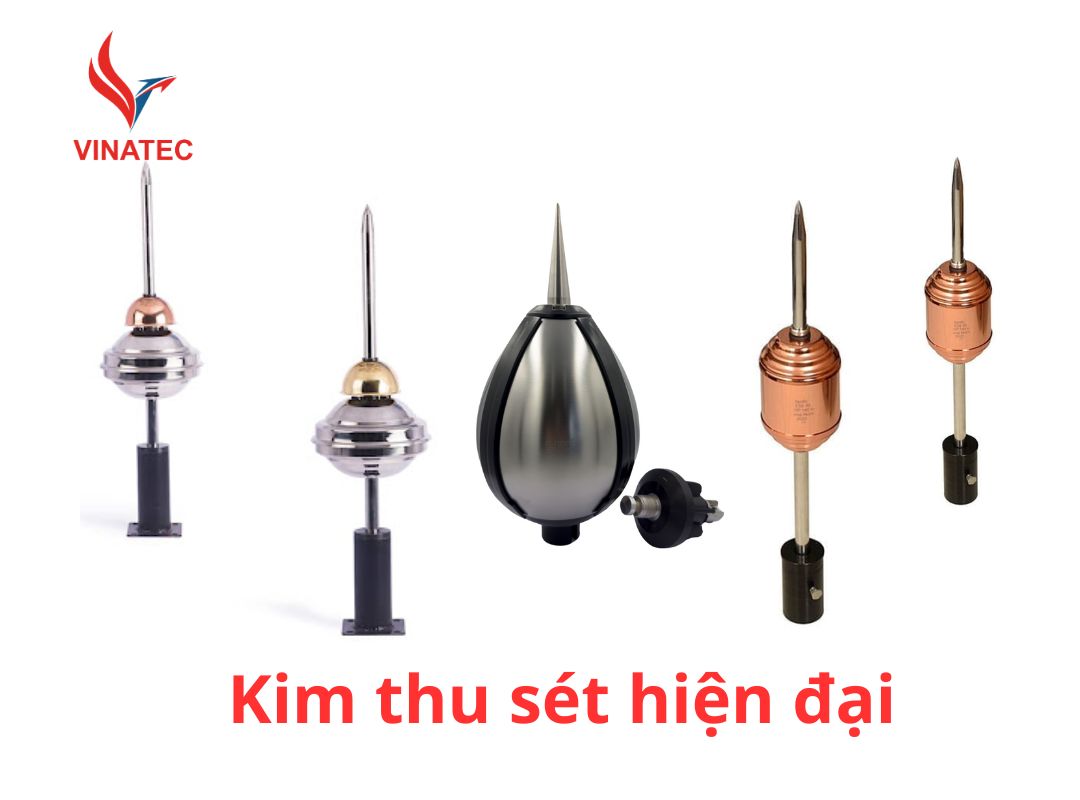

Kim Thu Sét Hiện Đại (Công Nghệ Phát Xạ Sớm – ESE)
Kim thu sét hiện đại tích hợp công nghệ phát xạ sớm (ESE – Early Streamer Emission), được sử dụng phổ biến tại các nước phát triển và Việt Nam.
Công Nghệ và Cấu Tạo
-
Có bộ phát tia tiên đạo giúp chủ động phát tia dẫn khi có nguy cơ sét đánh, tăng hiệu quả bảo vệ.
-
Cấu tạo gồm mũi kim, bộ phát tia và thân vỏ cách điện.
Ưu Nhược Điểm
Ưu điểm:
-
Bán kính bảo vệ rộng (lên tới 120m)
-
Ổn định trong nhiều điều kiện thời tiết
-
Đạt chuẩn NFC 17-102, IEC 62305
Nhược điểm:
-
Giá thành cao hơn kim cổ điển
-
Cần thi công đúng kỹ thuật
Các Thương Hiệu Phổ Biến
-
Liva (Thổ Nhĩ Kỳ)
-
Ingesco (Tây Ban Nha)
-
Stormaster (Úc)
-
Bakiral, OPR (Pháp)
So Sánh Kim Thu Sét Cổ Điển và Hiện Đại
| Tiêu chí | Kim cổ điển | Kim ESE hiện đại |
|---|---|---|
| Phạm vi bảo vệ | Nhỏ | Rộng (30–120m) |
| Giá thành | Rẻ | Cao hơn |
| Ứng dụng | Nhà ở, kho nhỏ | Nhà cao tầng, nhà máy |
| Công nghệ | Thụ động | Chủ động (ESE) |
| Yêu cầu lắp đặt | Đơn giản | Yêu cầu kỹ thuật cao |
Tiêu Chuẩn Kỹ Thuật Và Lắp Đặt Kim Thu Sét
Khi lắp đặt hệ thống kim thu sét, cần tuân theo các tiêu chuẩn:
-
TCVN 9385:2012
-
IEC 62305 (Quốc tế)
-
NFC 17-102 (Pháp)
Các yếu tố cần đảm bảo:
-
Chiều cao tối ưu của kim so với công trình
-
Khoảng cách an toàn đến dây dẫn và điểm tiếp địa
-
Dây dẫn phải đi thẳng, tránh gấp khúc
Cách Lựa Chọn Kim Thu Sét Phù Hợp Cho Công Trình
| Loại công trình | Gợi ý kim thu sét |
|---|---|
| Nhà ở thấp tầng | Kim Franklin cổ điển hoặc ESE nhỏ |
| Biệt thự, villa | Kim ESE trung bình (30–45m) |
| Nhà xưởng, nhà máy | Kim ESE lớn (bán kính 60–120m) |
| Tòa nhà cao tầng | Kim ESE công suất lớn, nhiều tầng bảo vệ |
| Khu dễ cháy nổ (trạm xăng) | Kim chống sét phân tán điện tích |
Bảo Trì Và Kiểm Tra Hệ Thống Kim Thu Sét
-
Kiểm tra định kỳ: Mỗi 6–12 tháng/lần
-
Vệ sinh kim và dây dẫn: Tránh oxi hóa
-
Đo điện trở tiếp địa: Phải <10 Ohm để đảm bảo hiệu quả
Kết Luận
Việc lựa chọn đúng loại kim thu sét không chỉ giúp bảo vệ công trình một cách hiệu quả mà còn đảm bảo an toàn cho con người. Tùy vào từng loại công trình, nhu cầu sử dụng và điều kiện thực tế, bạn nên tham khảo kỹ hướng dẫn kỹ thuật hoặc nhờ đơn vị chuyên môn tư vấn để có giải pháp tối ưu nhất.
